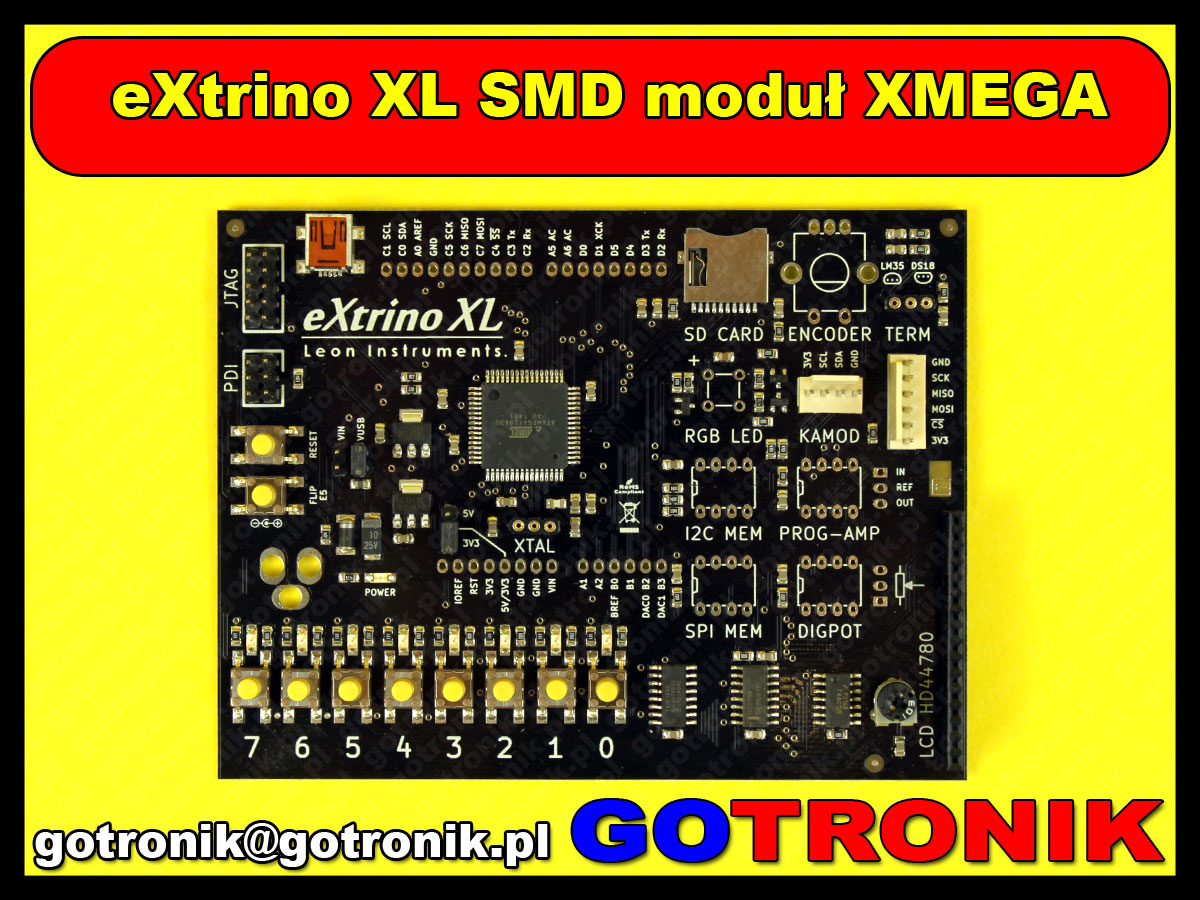

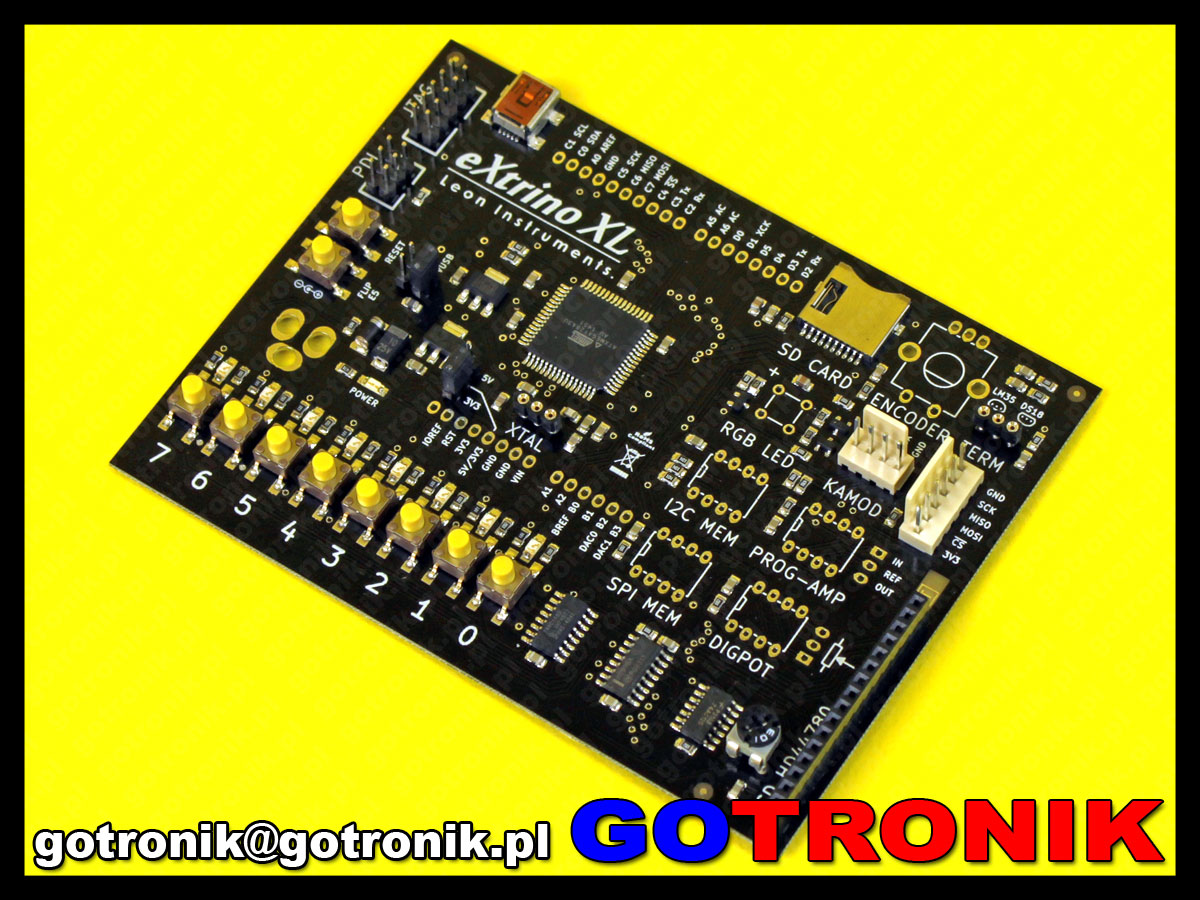

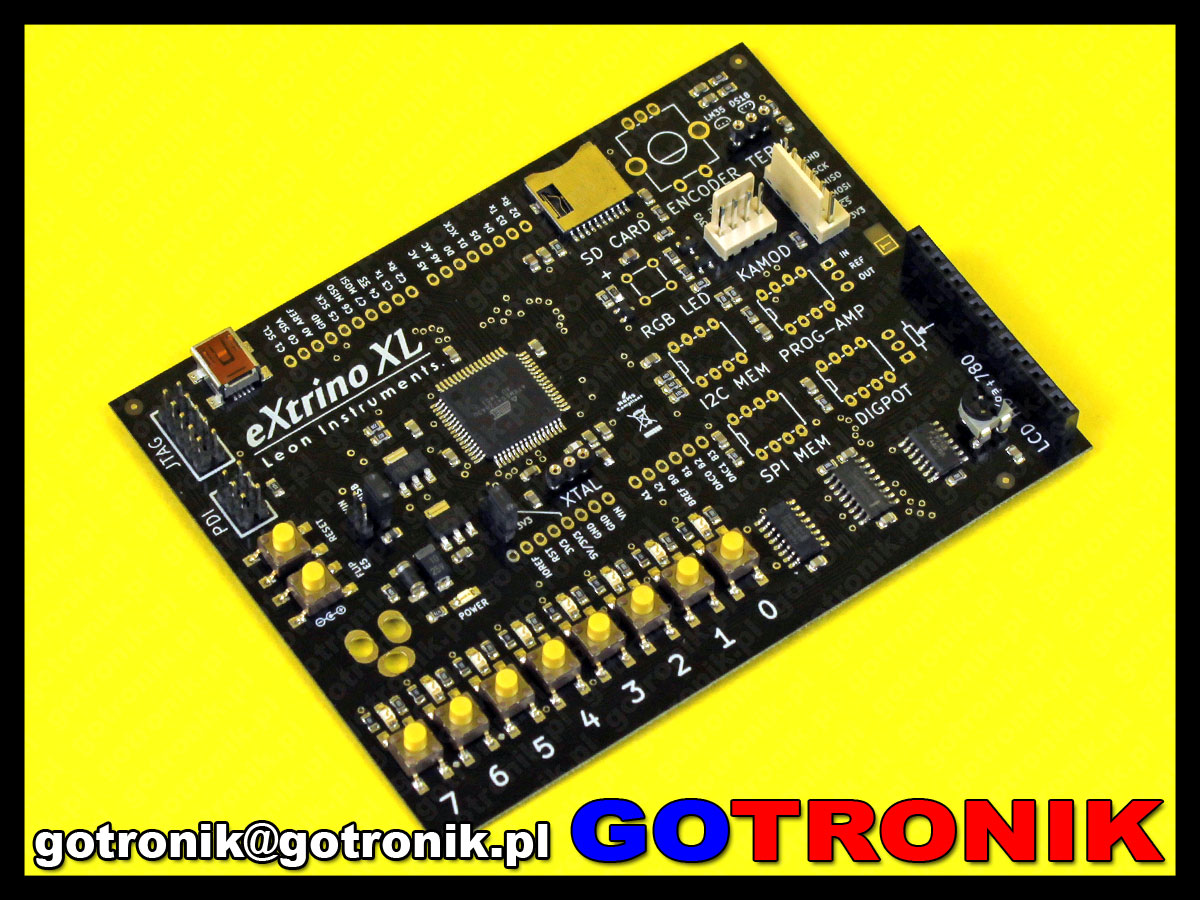

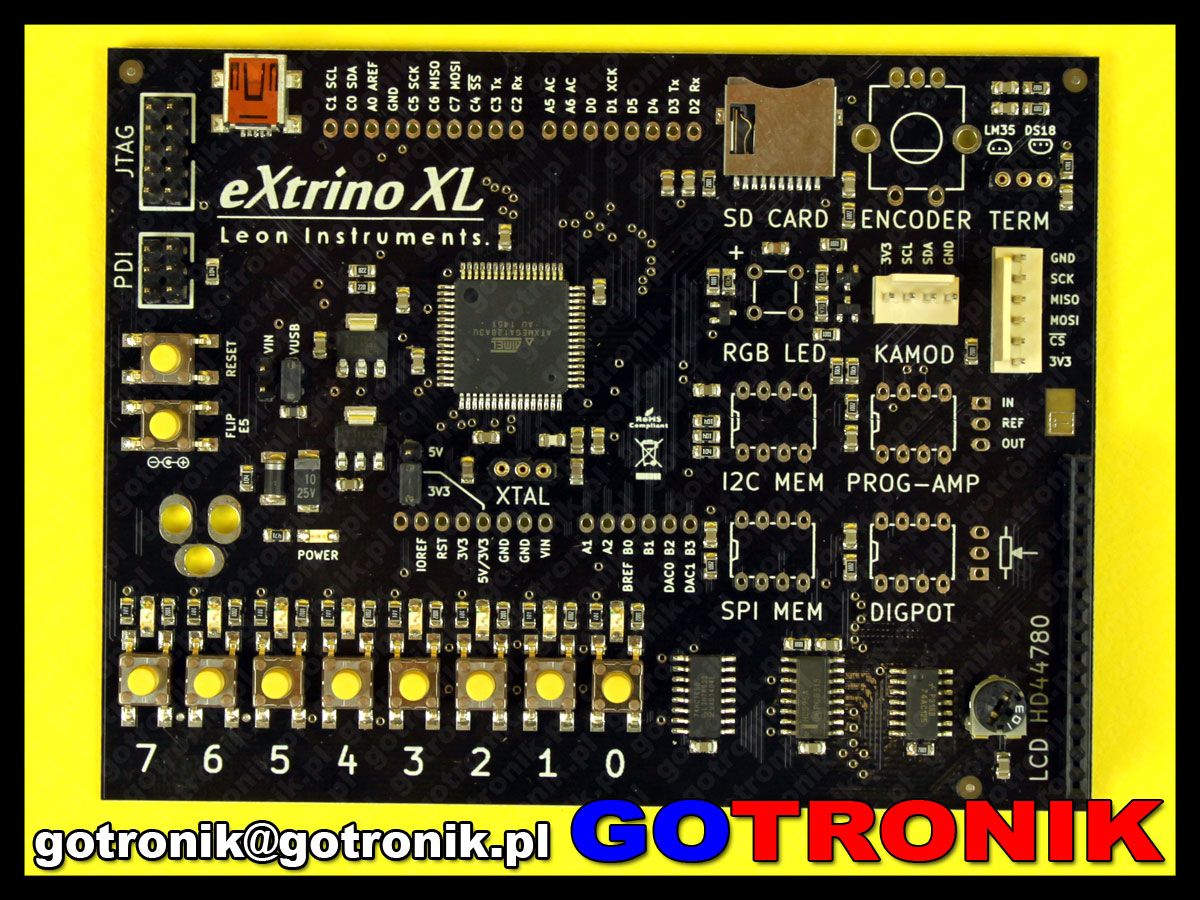

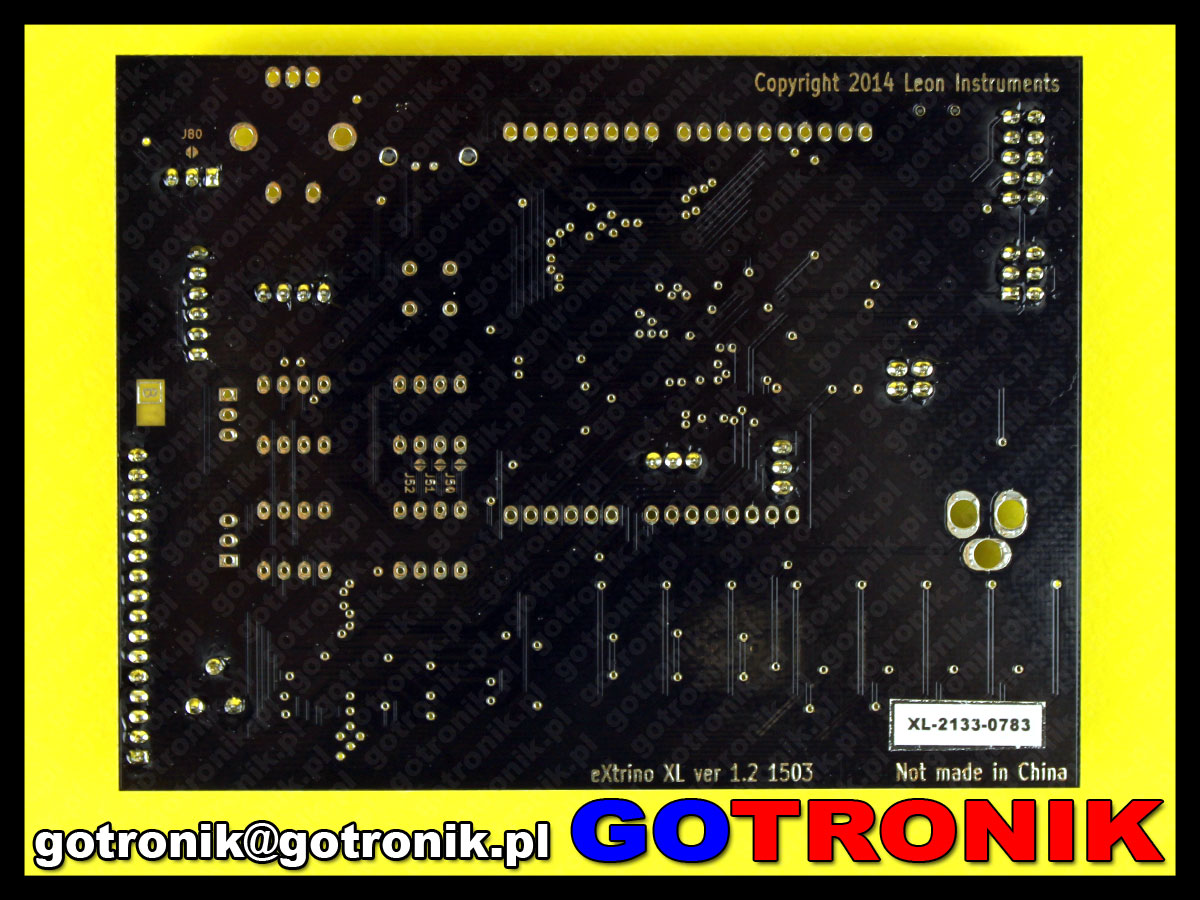

eXtrino XL SMD moduł XMEGA ATxmega kompatybilny z Arduino
Moduł prototypowy
eXtrino XL wersja SMD
kompatybilny z Arduino!
Zobacz opis na Leon Instruments
Moduł został zaprojektowany przez Dominika Leona Bieczyńskiego, autora kursu XMEGA ukazującego się systematycznie na łamach Elektroniki Praktycznej. Kurs jest pisany na bazie niniejszego modułu i udostępniony również na stronie autora.
Nie zostawaj w tyle! Poznaj nowe procesory serii XMEGA!
Atmel wykonał gigantyczny krok wprzód, wypuszczając nowoczesne procesory XMEGA. Są szybsze, mają więcej peryferiów, a ich cena wcale nie jest wysoka. Niektóre modele są nawet tańsze niż konwencjonalne procesory ATmega. Również i Ty wykonaj krok naprzód i poznaj te fantastyczne układy, by móc budować jeszcze lepsze urządzenia! Jeśli jeszcze Cię nie przekonałem, przeczytaj o nich na stronie mikrokontrolery.blogspot.co
Sam decyduj, jakie wyposażenie ma mieć Twoja płytka prototypowa. Moduł eXtrino XL zaprojektowano tak, by można go było szybko rozbudować o kolejne układy scalone i peryferia – po prostu włóż je w odpowiednie podstawki lub zastosuj nakładki kompatybilne z Arduino! Moduł prototypowy eXtrino XL rozwija się razem z Tobą i dostosowuje się do Twoich potrzeb!
Płytka eXtrino XL ma przyciski, diody LED, wgrany bootloader USB (nie potrzebujesz programatora). Osoby bardziej zaawansowane mają do dyspozycji wyświetlacz LCD, różne pamięci SPI/I2C RAM, EEPROM, Flash, potencjometry cyfrowe, wzmacniacze programowalne i wiele innych ciekawych układów. Jedna płytka – dla wszystkich!

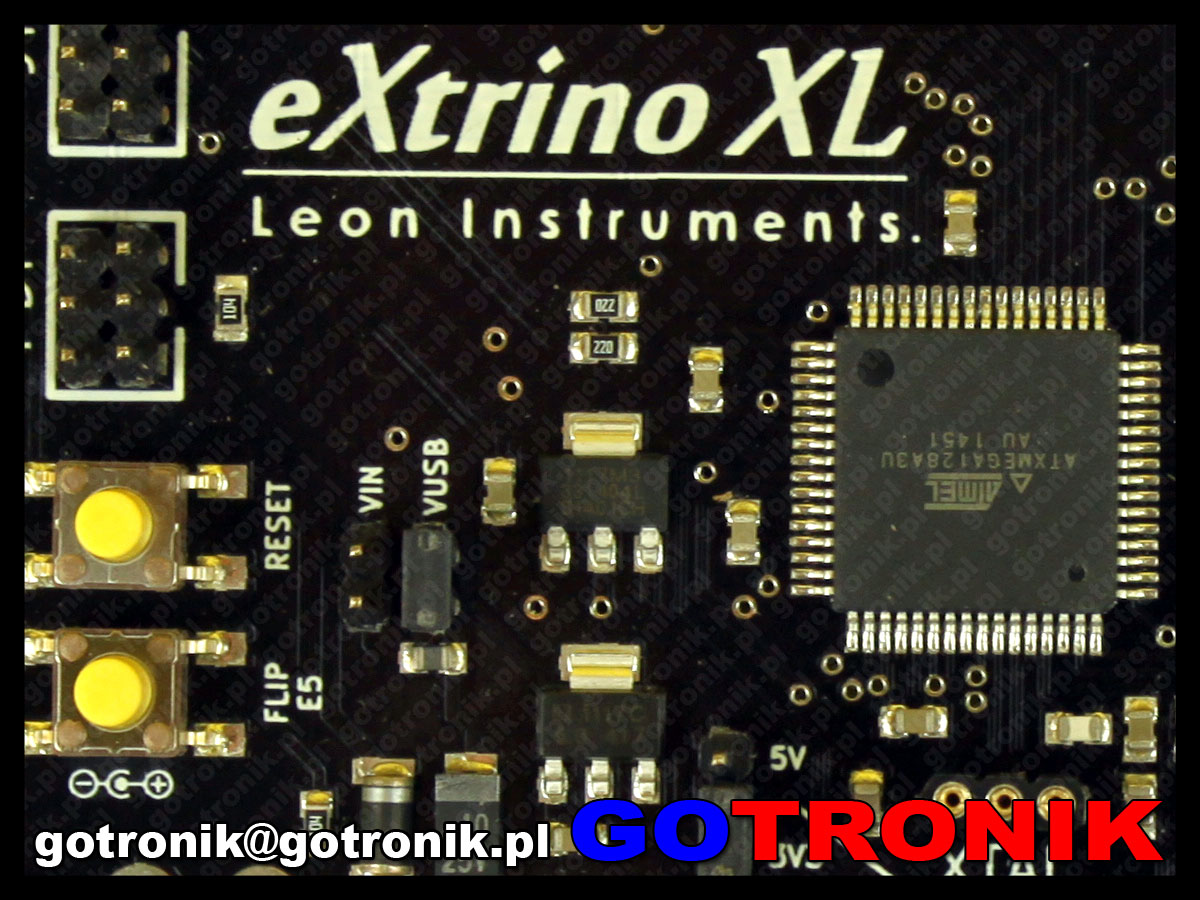

eXtrino XL wykorzystuje mikrokontroler ATxmega128A3U, będący złotym środkiem pomiędzy ceną a możliwościami. Identyczny procesor znajduje się w płytkach X3-DIL64 – wszystkie programy, jakie napisałeś na moduł prototypowy X3-DIL64 możesz bez problemu przenieść na eXtrino XL.
Wersja SMD | Wersja FULL | |
Kompatybilność z Ardiuno | + | + |
Bootloader USB | + | + |
8 diod LED | + | + |
9 przycisków (w tym FLIP) | + | + |
Gniazdo MicroSD | + | + |
Złącze PDI i JTAG | + | + |
Złącze LCD HD44780 | + | + |
Złącza KAMOD | + | + |
Złącza Arduino | + | |
Dioda LED RGB SuperFlux | + | |
Podstawka na pamięć I2C | + | |
Podstawka na pamięć SPI | + | |
Podstawka na wzmacniacz programowalny | + | |
Podstawka na potencjometr cyfrowy | + | |
Podstawka na termometr | + | |
Enkoder obrotowy | + |
Zapraszamy na krótką prezentację możliwości eXtrino XL, nowego zestawu rozwojowego z Leon Instruments.
Moduł eXtrino XL wyposażono w 8 przycisków oraz 8 diod LED, które są podłączone do procesora przez… cztery przewody! Jak to możliwe? Z eXtrino XL nauczysz się rozmnażać piny procesora, bez utraty ich funkcjonalności. Leon Instruments udostępnia bezpłatną bibliotekę, dzięki której z punktu widzenia programisty, klawiatura i diody widoczne są jako dodatkowy port procesora – PORTX. Poznaj to innowacyjne rozwiązanie i wykorzystuj we własnych projektach!
Oprócz tego, do dyspozycji jest przycisk FLIP E5, który połączono do procesora tradycyjną metodą.
Każdy lubi świecidełka. Zbuduj lampkę RGB, zmieniaj jej jasność i kolor – stwórz dyskotekowy gadżet lub nastrojową ozdobę na romantyczne wieczory.
Moduł eXtrino współpracuje z nakładkami Arduino. Pamiętaj jednak, że niektóre nakładki Arduino zaprojektowane są do pracy ze starymi procesorami ATmega, zasilanymi z 5V, a XMEGA pracuje z napięciem 3,3V. Jednak bez obaw – możesz ustalić napięcie z jakim nakładki mają pracować, poprzez ustawienie jednej zworki.
Mruganie diodami LED jest fajne, jednak wyświetlacz LCD jest bardziej komunikatywny. Moduł eXtrino XL współpracuje ze standardowymi wyświetlaczami LCD różnego typu.
Nie lubisz, gdy producent płytki narzuca Ci, z jaką częstotliwością masz pracować, lutując kwarc na stałe? Słusznie! My też tego nie lubimy! Dlatego eXtrino XL jest wyposażone w podstawkę pod kwarc. Włóż w nią kwarc taki, jaki potrzebujesz.
Płytka prototypowa eXtrino XL ma możliwość współpracy z dwoma najpopularniejszymi termometrami – analogowym LM35 i cyfrowym DS18B20. Na płytce umieszczono czytelne oznaczenie, w jaki sposób należy wetknąć te termometry w podstawkę. Jest też rezystor pull-up do DS18B20, uaktywniany poprzez zalutowanie zworki J80 na dolnej stronie płytki.
Mikrokontrolery XMEGA wyposażono w sprzętowy interfejs do enkoderów obrotowych. Teraz podłączenie enkodera nigdy nie było tak proste. Wystarczy odczytać odpowiedni rejestr, by wiedzieć, w jakim położeniu znajduje się pokrętło. Prościej po prostu się nie da!
Niedrogie pamięci z interfejsem I2C oraz SPI są bardzo często wykorzystywane we współczesnej elektronice cyfrowej. Poznaj pamięci EEPROM, SRAM oraz FLASH razem z modułem eXtrino XL.
Pamięci nigdy nie zabraknie. Dzięki możliwości pracy z kartami SD, procesor XMEGA może mieć do dyspozycji gigabajty danych. Zbuduj rejestrator danych lub odtwarzacz muzyki.
Mikrokontroler ATxmega128A3U zastosowany w module eXtrino XL ma sprzętowy interfejs USB. Oznacza to, że nie potrzebujesz już przejściówek UART-USB typu FT232RL i podobnych rozwiązań. Podłącz kabel, zainstaluj oryginalny sterownik Atmela i działaj.
Współczesna elektronika analogowa doskonale krzyżuje się z techniką cyfrową. Poznaj programowalny wzmacniacz operacyjny oraz potencjometr cyfrowy. Procesory XMEGA wyposażone są w przetworniki cyfrowo-analogowe oraz analogowo-cyfrowe. Zbuduj miernik, który automatycznie przełącza zakresy, generator arbitralny DDS lub odtwarzacz muzyki z cyfrową regulacją głośności.
Dzięki współpracy z KAMAMI, moduł eXtrino XL został wyposażony w złącza KAMOD. Korzystaj z wielu płytek z najróżniejszymi układami.
Przygotowaliśmy dwie wersje płytki eXtrino XL. Wersja SMD ma przylutowane wszystkie elementy SMD, a także złącza programatorów, złącze do wyświetlacza i złącza KAMOD. Dzięki temu płytka jest dużo tańsza, a resztę elementów pewnie masz w szufladzie. Wersja FULL posiada wszystkie elementy. W miejsce układów scalonych wlutowane są podstawki, abyś mógł sam zdecydować z jakim konkretnie typem układu chcesz pracować.
Poniżej znajduje się spis kompatybilnych układów. Możesz je kupić w zestawie eXtrino eXtension Pack
Złącze | Kompatybilne układy |
XTAL | Dowolny rezonator kwarcowy w obudowie HC-49, max 16MHz |
SPI MEM | EEPROM: 25Cxxx, 25LCxxx SRAM: 25Fxxx, 25VFxxx FLASH: 23Kxxx, 23LCVxxx (może wymagać przejściówki SMD-DIL8) |
I2C MEM | EEPROM: 24Cxxx, 24LCxxx |
RGB LED | Dowolna dioda RGB SuperFlux ze wspólną anodą |
DIGPOT | MCP41xxx |
PROG-AMP | MCP6S91 |
ADC | MCP3421 w przejściówce SOT23-6 > DIL6 |
ENCODER | Enkoder mechaniczny z przyciskiem, np. EC11, EC12 |
TERM | Termometr analogowy LM35 lub podobne Termometr cyfrowy DS18B20 lub podobne, zalutować zworkę pod czujnikiem |
LCD | Wyświetlacz LCD/VFD ze standardowym złączem 1x14 lub 1x16 (nie 2x8!) |
