Dwukierunkowy moduł pomiaru prądu mocy INA226 Arduino IIC

alt

Dwukierunkowy moduł pomiarowy oparty na układzie INA226 to precyzyjne narzędzie do monitorowania prądu, mocy i napięcia, idealne dla zaawansowanych zastosowań elektronicznych. Moduł oferuje maksymalny pomiar prądu do 0,8A z bocznikiem 10Ω, a także obsługę napięcia zasilania w szerokim zakresie od 0 do 36V. Dzięki komunikacji poprzez magistralę I2C lub SMBUS, moduł można łatwo zintegrować z różnymi systemami. Programowalne ustawienia kalibracji, czasu konwersji oraz uśredniania umożliwiają dostosowanie działania modułu do specyficznych wymagań aplikacji. Dodatkowo, moduł charakteryzuje się wysoką dokładnością pomiarów – z błędem wzmocnienia wynoszącym zaledwie 0,1% oraz możliwością wykrywania napięcia po stronie Low lub High. Wbudowany wewnętrzny mnożnik oraz możliwość zmiany adresu modułu (do 16 różnych adresów) zwiększają jego funkcjonalność. Złącza do przylutowania przewodów, metalizowane otwory oraz możliwość montażu goldpinów ułatwiają instalację modułu w obwodach elektronicznych, co czyni go uniwersalnym rozwiązaniem do różnorodnych zastosowań.

alt alt

Parametry techniczne
- dwukierunkowy moduł pomiarowy prądu, mocy, napięcia
- moduł oparty o układ INA226
- maksymalny pomiar prądu 0,8A (bocznik 0,1
Ω)
- komunikacja za pomocą magistrali I2C lub SMBUS
- moduł monitoruje zarówno spadek napięcia na boczniku jak i zasilania
- programowalna wartość kalibracji, czas konwersji oraz uśrednienia
- wbudowany wewnętrzny mnożnik
- pomiar napięcia zasilania układu pomiarowego w zakresie: 0 - 36V
- napięcie zasilania: 2,7 - 5,5V
- pobór prądu: 330uA
- temperatura pracy: -40°C - 125°C

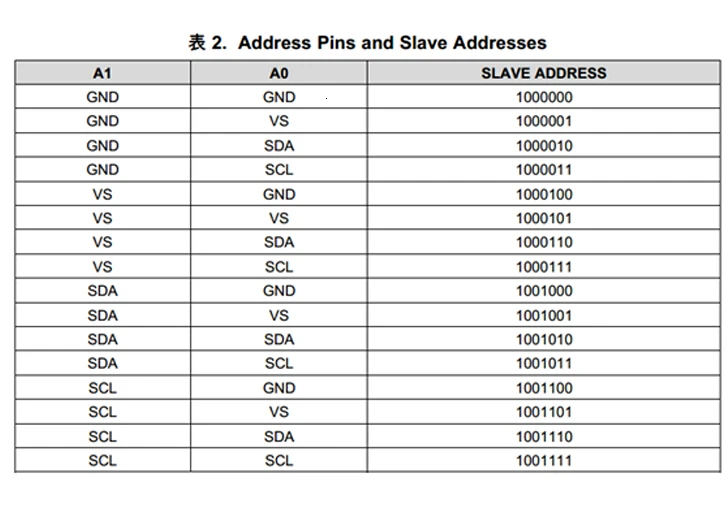

- możliwość zmiany adresu modułu (16 adresów) za pomocą 2 pinów i wygodnych zworek

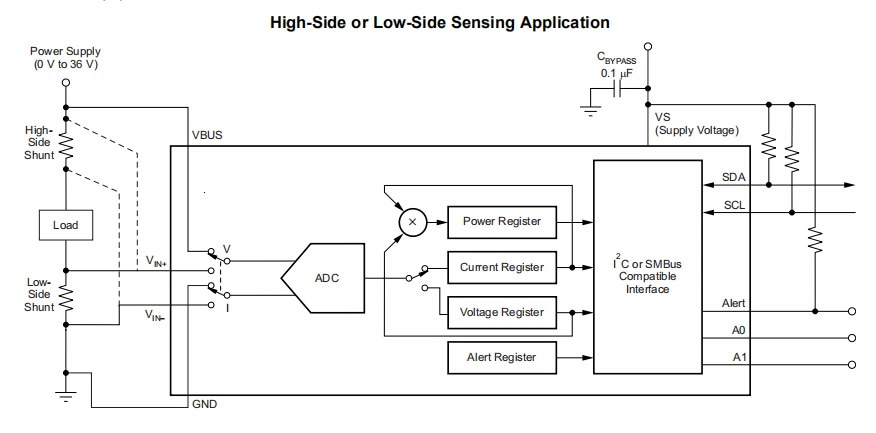

- wykrywanie napięcia po stronie Low lub High
- wysoka dokładność:
► błąd wzmocnienia: 0,1%
► napięcia: 10uV

- punktu lutownicze z metalizacją otworów
- możliwość przylutowania wtyku lub gniazda goldpin
- złącze do przylutowania przewodów obwodu mierzonego
- średnica otworów na przewody 3,2mm
- idealnie nadaje się do Arduino, STM32 oraz ESP32
- przetwornik ADC
- częstotliwość próbkowania: 900Hz do 9kHz
- wymiary: 21 x 19 x 2mm

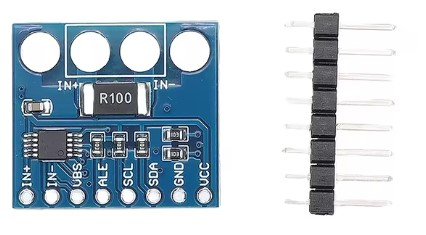

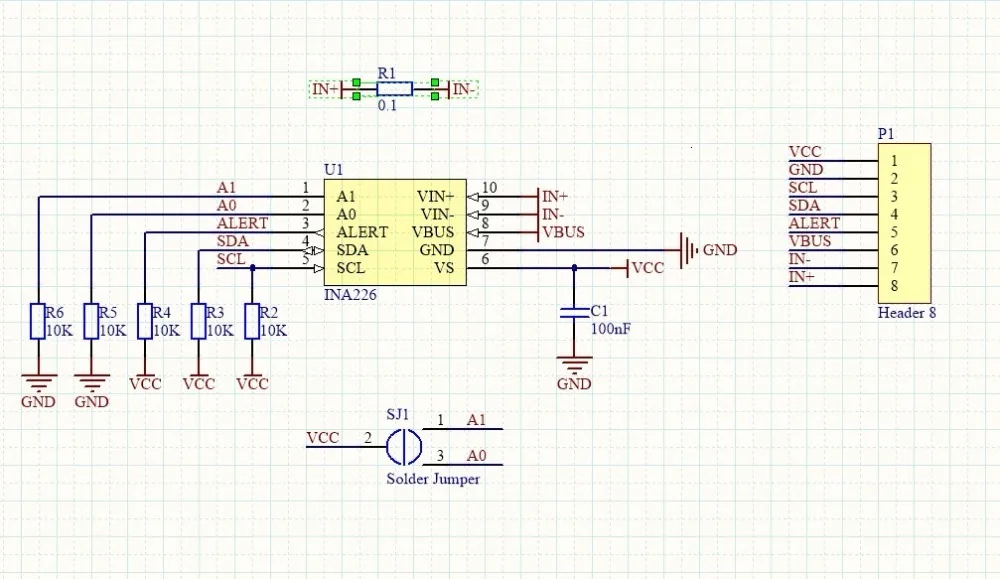

Opis wyprowadzeń
- VBUS: wejście napięcia pomiarowego
- SDA/SCL: magistrala IIC
- ALERT: wielofunkcyjne wyjście analogowe
- A0/A1: linia adresowa IIC
- IN+/IN- wejście odwracające/nieodwracające analogowe

Zestaw zawiera

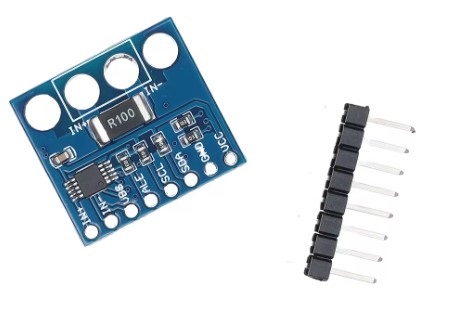

- 1 x moduł pomiarowy na układzie INA226
