DSO188 mini oscyloskop przenośny 1MHz jednokanałowy
Czas wysyłki: 24 godziny
Koszt wysyłki: od 11,99 zł
Numer katalogowy: DSO188
Stan magazynowy:
Stan produktu: Nowy
- Opis produktu
- Recenzje produktu (0)
DSO188 mini oscyloskop przenośny 1MHz jednokanałowy
DSO188 to miniaturowy oscyloskop cyfrowy jednokanałowy o szerokości pasma 1MHz. Oscyloskop DSO188 posiada kolorowy wyświetlacz LCD TFT o przekątnej 1,8cala i wbudowaną baterię litową o pojemności 250mAh. DSO188 jest to jeden z najmniejszych oscyloskopów cyfrowych dostępnych na świecie, jego wymiary zewnętrzne są zbliżone do pudełka zapałek. Bardzo atrakcyjna cena i możliwości oscyloskopu DSO188 sprawiają że idealnie nadaję się jako podstawowe wyposażenie warsztatu dla początkującego elektronika lub jako zapasowy drugi oscyloskop przenośny który zmieści się do każdej kieszeni i torby.
Szerokość pasma analogowego DSO188 wynosi 1MHz, a próbkowanie w czasie rzeczywistym wynosi 5M sampli na sekundę. W dzisiejszych czasach nie są to zbyt wyśrubowane parametry biorąc pod uwagę np. stacjonarne oscyloskopy cyfrowe. Biorąc jednak pod uwagę że początkujący elektronicy, hobbyści amatorzy poruszają się w zakresie częstotliwości rzędu kilku kHz i atrakcyjną cenę produktu to jest to jeden z najatrakcyjniejszych oscyloskopów na rynku w kategorii możliwość-cena. Jeśli chodzi o dużą cześć zastosowań oscyloskopu w serwisach elektronik RTV-AGD, automatyce przemysłowej, elektronice w motoryzacji także mamy do czynienia z sygnałami elektrycznymi kilku kHz. Oscyloskop DSO188 idealnie nadaje się jako drugi oscyloskop serwisowy. Jest mniejszy niż większość telefonów komórkowych. Można go łatwa zabrać na wyjazdowy serwis. W motoryzacji często diagnozuję się wiązkę elektryczną lub cyfrową szynę CAN na zasadzie czy jest transmisja czy jej nie ma (wyszukiwanie zawarć lub przerw w obwodzie) na zasadzie czy jest przebieg elektryczny (transmisja) bez analizowania ramek. W takim wypadku DSO188 idealnie się sprawdzi, ponieważ ma własne zasilanie w postaci baterii litowej i można w każde miejsce podejść bez potrzeby szukania źródła zasilania.
Szerokość pasma analogowego DSO188 wynosi 1MHz, a próbkowanie w czasie rzeczywistym wynosi 5M sampli na sekundę. W dzisiejszych czasach nie są to zbyt wyśrubowane parametry biorąc pod uwagę np. stacjonarne oscyloskopy cyfrowe. Biorąc jednak pod uwagę że początkujący elektronicy, hobbyści amatorzy poruszają się w zakresie częstotliwości rzędu kilku kHz i atrakcyjną cenę produktu to jest to jeden z najatrakcyjniejszych oscyloskopów na rynku w kategorii możliwość-cena. Jeśli chodzi o dużą cześć zastosowań oscyloskopu w serwisach elektronik RTV-AGD, automatyce przemysłowej, elektronice w motoryzacji także mamy do czynienia z sygnałami elektrycznymi kilku kHz. Oscyloskop DSO188 idealnie nadaje się jako drugi oscyloskop serwisowy. Jest mniejszy niż większość telefonów komórkowych. Można go łatwa zabrać na wyjazdowy serwis. W motoryzacji często diagnozuję się wiązkę elektryczną lub cyfrową szynę CAN na zasadzie czy jest transmisja czy jej nie ma (wyszukiwanie zawarć lub przerw w obwodzie) na zasadzie czy jest przebieg elektryczny (transmisja) bez analizowania ramek. W takim wypadku DSO188 idealnie się sprawdzi, ponieważ ma własne zasilanie w postaci baterii litowej i można w każde miejsce podejść bez potrzeby szukania źródła zasilania.
prezentacja video:
dane techniczne:
- mini oscyloskop cyfrowy DSO188
- liczba kanałów wejściowych: 1
oscyloskop jednokanałowy - wyświetlacz kolorowy TFT o przekątnej 1,8cala
- przetwornik ADC: 12 bit
- szerokość pasma: 1MHz
- impedancja wejściowa: 1MΩ
- próbkowanie w czasie rzeczywistym: 5MS/s
- czas narostu: ≤ 100nS
- długość rekordu pamięci: 40kb
- zakres regulacji czułości napięciowej: 50 mV/div ~ 200 V/div
- zakres regulacji podstawy czasu: 100mS/div ~ 2μS/div
- typy wyzwalania: zbocze narastające / zbocze opadające
- tryb wyzwalania: AUTO
- rodzaje sprzężenia: AC/DC
- maksymalna wartość napięcia wejściowego: 1X: 40V, przy zastosowaniu sondy z dzielnikiem 10X: 400V
- wymiary zewnętrzne: 57 x 34 x 11 mm
- waga: ok. 40 gram
- zasilanie: wbudowana bateria litowa 230mAh
- złącze zasilania: microUSB
można wykorzystać ładowarkę USB od telefonu - wyświetlane parametry pomiarowe: Vmax, Vmin, Duty, Vrms, Vpp, częstotliwość przebiegu
- złącze wejściowe dla sygnału: gniazdo MCX
- w zestawie przejściówka MCX --> gniazdo BNC
umożliwia podłączenie standardowej sondy oscyloskopowej ze złączem BNC

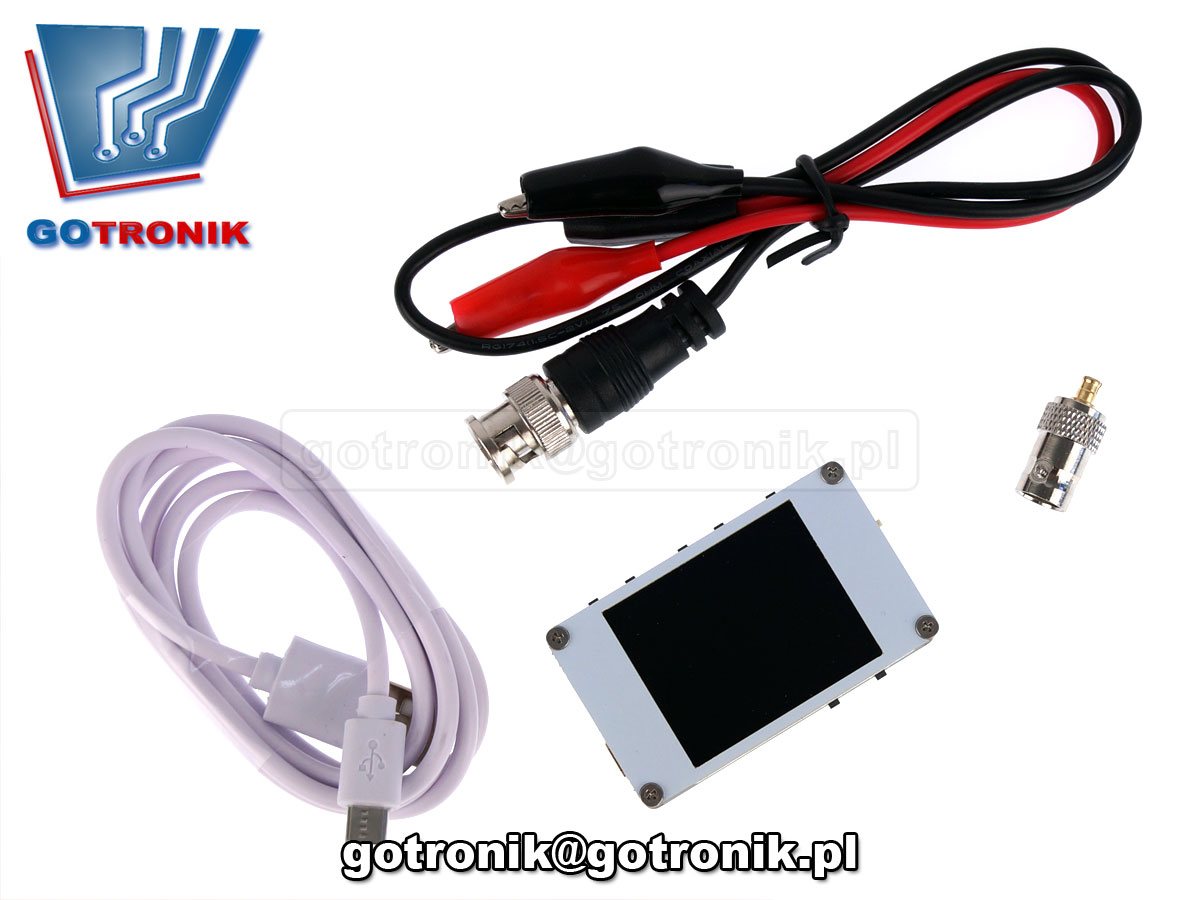

zestaw zawiera:
- oscyloskop DSO188
- przejściówka MCX - BNC
- przewód BNC na krokodyl
- przewód USB do ładowania baterii
- manual w języku angielskim --> DSO188 manual
- instrukcja w języku polskim DSO188
gwarancja:
- 2 lata gwarancji
- gwarancji nie podlegają elementy naturalnie zużywające się, takie jak elementy grzejne, elementy ruchome, żarówki, filtry itp.

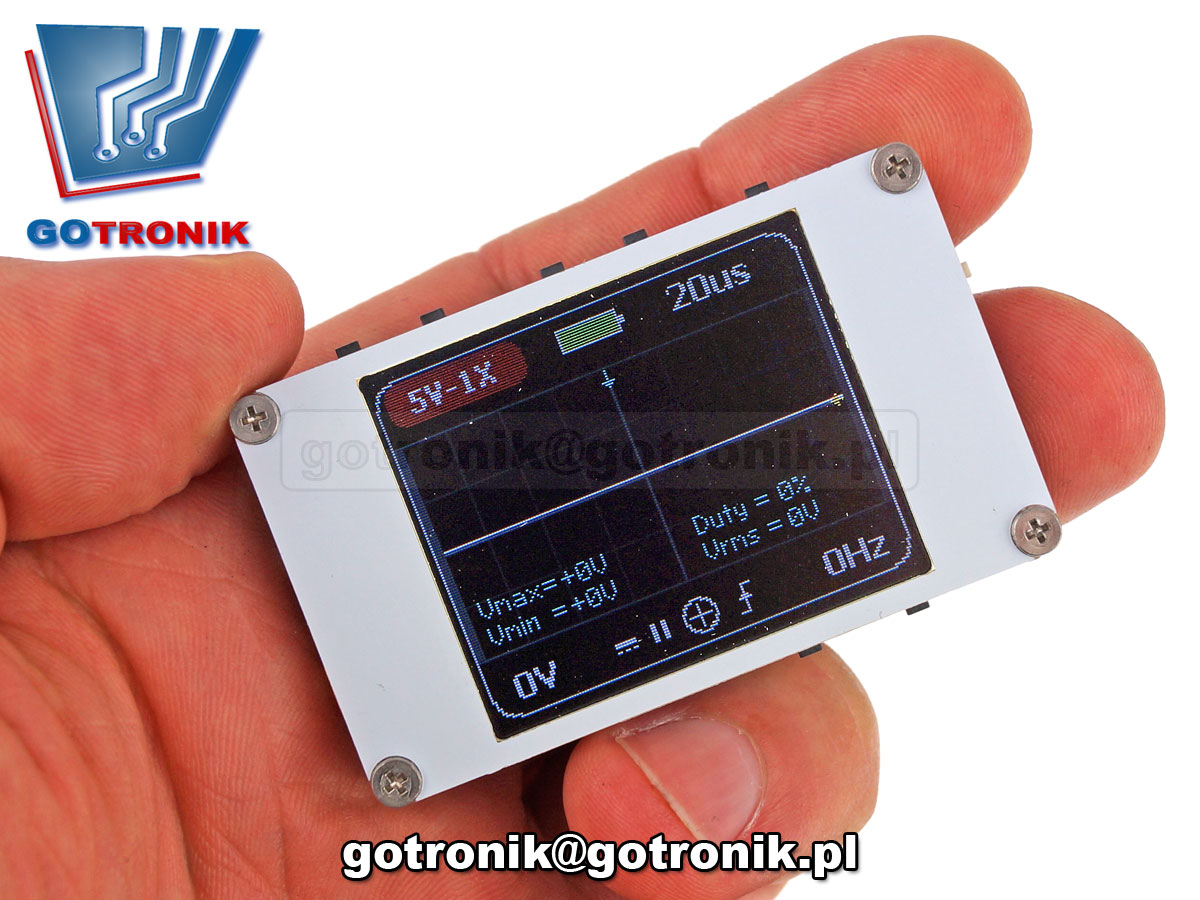

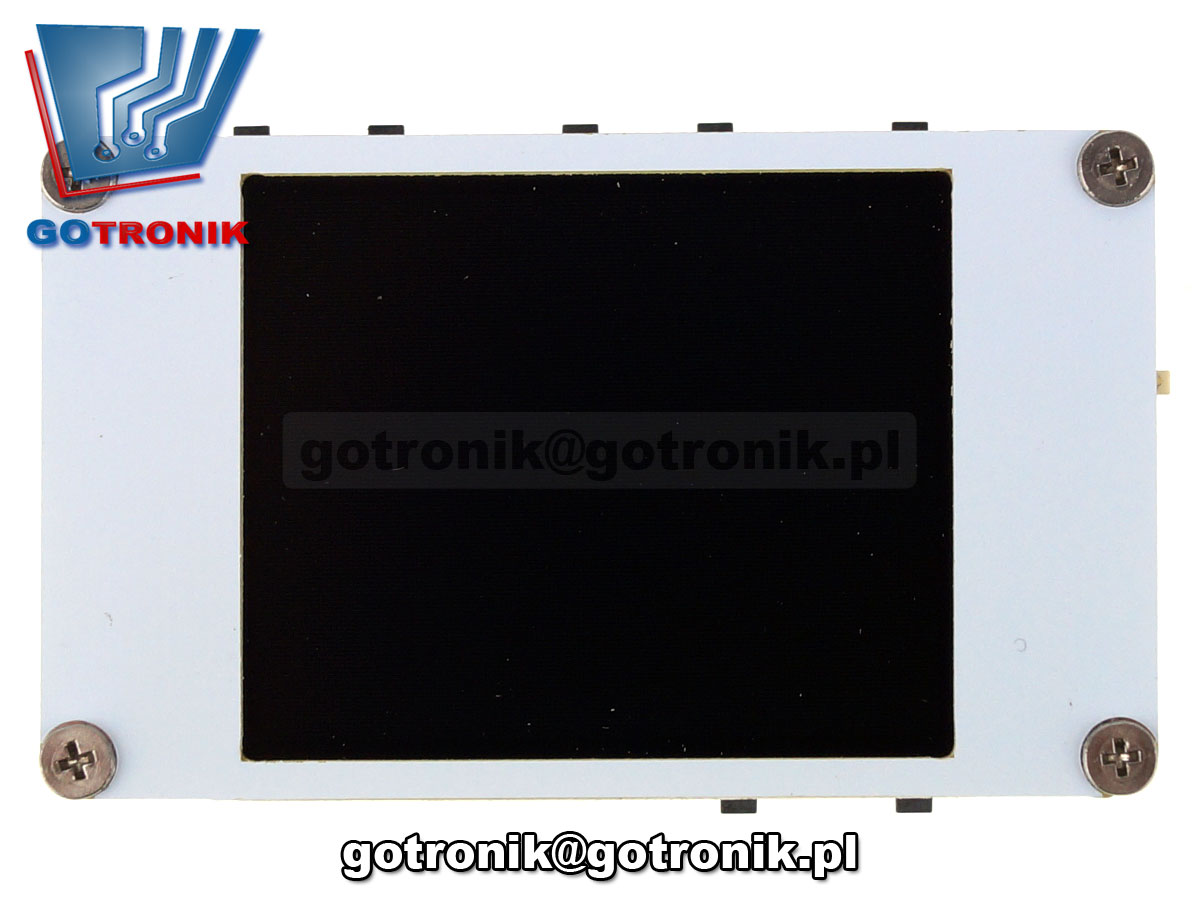

zdjęcia:
