DPO6104C oscyloskop 4 x 100MHz z dwukanałowym generatorem DDS

Hantek

Czas wysyłki: 24 godziny

Koszt wysyłki: od 0,00 zł

Numer katalogowy: DPO6104C

Stan magazynowy:

Stan produktu: Nowy

Cena brutto: 2 362,50 zł

Cena netto: 1 920,73 zł

Chwilowo niedostępny

dodaj do schowka

  • Opis produktu
  • Recenzje produktu (0)
DPO6104C oscyloskop 4 x 100MHz z generatorem DDS

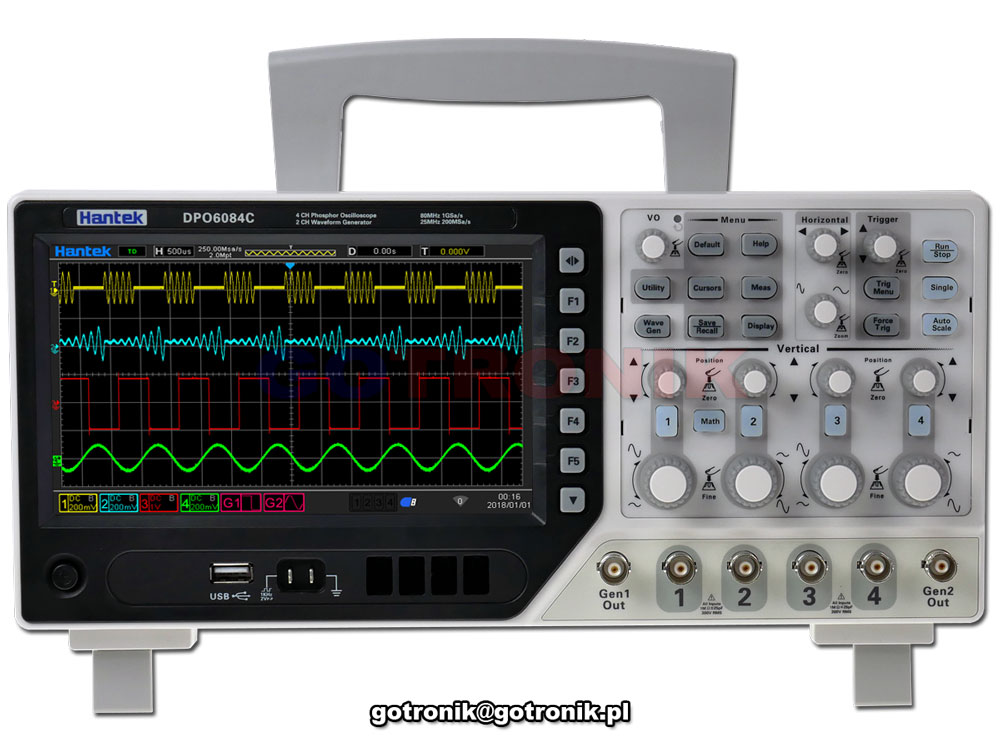

DPO6104C Hantek oscyloskop cyfrowy z generatorem funkcyjnym DDS
DPO6104C to czterokanałowy oscyloskop cyfrowy produkcji Hantek z wbudowanym dwukanałowym generatorem funkcyjnym. Oscyloskop posiada cztery analogowe kanały wejściowe CH1 CH2 CH3 CH4 dzięki czemu możemy na jednym ekranie równocześnie obserwować cztery niezależne przebiegi. Szerokość pasma z każdego z kanałów wejściowych wynosi 100MHz. Dodatkowo wbudowany podwójny generator funkcyjny pozwala na generację sygnałów elektrycznych okresowych lub zdefiniowanych przez użytkownika. Inną wyróżniającą cechą oferowanej serii oscyloskopów DPO6004C jest rozbudowana sekcja wyzwalania, która pozwala również wykorzystać sygnały z cyfrowych magistral szeregowych: SPI, CAN, I2C... Oscyloskop w standardzie ma wbudowane dekodery magistrali szeregowych. Praca z czterokanałowym oscyloskopem cyfrowym DPO6104C jest bardziej komfortowa dzięki dużemu 7 calowemu dotykowemu ekranowi TFT o rozdzielczości 800x480 i palecie barw wynoszącej 16M kolorów. Ponadto oscyloskopy z serii DPO6004C Hantek wyposażone są w zestaw standardowych funkcji:
  • Autoset - automatycznie dobranie parametrów czułości napięciowej, podstawy czasu, rodzaju wyzwalania tak by na wyświetlaczu był widoczny stabilny okresowy przebieg elektryczny (funkcja Autoscale)
  • pomiary automatyczne: oscyloskop DPO6104C wyposażony jest w funkcję automatycznego pomiaru 32 parametrów charakteryzujących przebieg elektryczny: np. napięcie, częstotliwość, współczynnik wypełnienia
  • pomiary kursorami: przy pomocy kursorów można mierzyć parametry napięciowe w osi pionowej, oraz parametry czasowe w osi poziomej w sposób: ręczny (manual) ustawiając parę kursorów w wybranej pozycji lub w sposób automatyczny (track)
  • USB Device - pozwala nam podłączyć pamięć typu pendrive do gniazda na front panelu oscyloskopu i bezpośrednie zapisywanie lub odczytywanie przebiegów. Mamy możliwość zapisu danych na dysku komputera.
  • USB Host - komunikacja z komputerem PC. Możliwość wysyłania danych i prezentacja w oprogramowaniu działającym w systemie Windows. Z poziomu oprogramowania mamy możliwość sterowania nastawami komputera.
  • funkcja Pass/Fail - popularnie zwana "maskami" pozwala na monitorowanie zmian w obserwowanym sygnale. Polega to na zdefiniowaniu maski wokół sygnału wzorcowego. W przypadku wykrycia zmian w sygnale wzorcowym na wyjściu otrzymujemy sygnał wyjściowy Pass (dobry) lub Fail (zły)
  • zapis, archiwizacja obserwowanych przebiegów do dalszej obróbki w arkuszach kalkulacyjnych lub w formie pliku graficznego do sprawozdania lub prezentacji. Możliwości zapisu danych z oscyloskopu w pamięci wewnętrznej lub zewnętrznej pendrive USB:
    ► zapis ustawień w formacie *.SET. Maksymalnie 9 plików ustawień (z nr 1 do nr 9) może być przechowywany w pamięci wewnętrznej. Zapisane ustawienia można przywołać.
    ► zapis przebiegu w formacie *.LWF
    ► zapis przebiegu referencyjnego *.REF. Na odwołanie przebieg odniesienia zostanie wyświetlony bezpośrednio na ekranie oscyloskopu.
    ► zapis przebiegu w formacie *.CSV do arkusza kalkulacyjnego. Zapisane pliki zawierają dane przebiegu wyświetlanych kanałów analogowych i ustawienia główne, informacje o oscyloskopie. Przywracanie pliku CSV nie jest obsługiwane.
    ► zapis przebiegu w formacie *.BMP. Plik graficzny z widocznym całym interfejsem wyświetlacza oscyloskopu. Przywracanie zapisanego pliku obrazu na ekran oscyloskopu nie jest obsługiwane.
  • wbudowane dekodery magistral szeregowych RS-232 UART, CAN, SPI, I2C, LIN,
  • wbudowany generator funkcyjny DDS - osobne 2 wyjścia BNC. Generator funkcyjny pracuje niezależnie od oscyloskopu (równocześnie).
pdfmanual - instrukcja w języku angielskim oscyloskopy Hantek DPO6000
pdfsoft - oprogramowanie ocyloskopy Hantek DPO6000
DPO6104C Hantek oscyloskop cyfrowy z generatorem funkcyjnym DDSDPO6104C Hantek oscyloskop cyfrowy z generatorem funkcyjnym DDSDPO6104C Hantek oscyloskop cyfrowy z generatorem funkcyjnym DDS
DPO6104C Hantek oscyloskop cyfrowy czterokanałowy z dwukanałowym generatorem funkcyjnym
dane techniczne:
  • DPO6104C Hantek czterokanałowy oscyloskop cyfrowy z dwukanałowym generatorem funkcyjnym
  • cztery kanały wejściowe: CH1 CH2 CH3 CH4
  • szerokość pasma kanałów wejściowych: 100MHz
  • próbkowanie w czasie rzeczywistym: 1GSa/s
  • długość rekordu pamięci: 64Mpts = 64 000 punktów
  • rozdzielczość pionowa przetwornika A/D: 8bit
  • czułość napięciowa od 500μV/div to 10V/div
  • szybkość przechwytywania przebiegów: do 400 000 wfm/s
  • wyświetlacz oscyloskopu:
    ▶ duży wyświetlacz o przekątnej 7 cali
    ▶ wyświetlana rozdzielczość: 800x480
    dotykowy ekran TFT o 16M kolorach i 24 bit
    obsługuje 256-stopniową skalę intensywności świecenia przebiegów
     w trybie mono kolorze ~ analogia do luminoforu jak w oscyloskopach analogowych
  • wbudowany dwukanałowy generator funkcyjny DDS
    ▶ 2 niezależne wyjścia generatora przebiegów OUT1 i OUT2
    ▶ generacja przebiegu SIN-usoidalnego do 25MHz
    zakres pozostałych częstotliwości --> patrz specyfikacja
    ▶ generowane przebiegi: sinusoida, prostokąt, trójką, szumy, lorentz, ECG, Gauss... itd.
    ▶ amplituda generowanych przebiegów: do 7Vpp
    ▶ regulowany offset
  • funkcja BODE diagram - rysowanie charakterystyki amplitudowo-częstotliwościowej i fazowej
  • DVM - wbudowany cyfrowy multimetr 5 cyfrowy
    Digital Volt Meter
  • wbudowany miernik częstotliwości 6 cyfrowy
  • operacje matematyczne
  • analiza widmowa FFT
  • rozbudowany system wyzwalania
    ponad 14 rodzajów wyzwalania:
    Edge , Pulse Width, Video , Slope , Overtime , Window , Pattern , Interval , Under Amp, UART , LIN , CAN , SPI , IIC I2C
  • możliwość wyzwalania sygnałami cyfrowymi - magistralami szeregowymi
  • pomiary kursorami
  • automatyczne pomiary: pomiar 32 parametrów
  • zapis i odczyt przebiegów do plików *.csv
  • funkcja Pass/Fail
  • funkcja Auto Scale - tzw. funkcja AUTO - samonastawa - ustawienie parametrów oscyloskopu
  • wbudowane interfejsy komunikacyjne:
    ▶ USB Host - komunikacja z komputerem
    ▶ USB Device - obsługa pamięci pendrive
    ▶ LAN
  • oprogramowanie Windows PC
  • obsługa komend zdalnego sterowania SCPI
  • dekodowanie magistral szeregowych: RS232, UART, I2C, SPI, LIN, CAN

DPO6104C Hantek oscyloskop cyfrowy z generatorem funkcyjnym DDSDPO6104C Hantek oscyloskop cyfrowy z generatorem funkcyjnym DDSDPO6104C Hantek oscyloskop cyfrowy z generatorem funkcyjnym DDS
4 kanałowy oscyloskop + 2 kanałowy generator funkcyjnyalt wyświetlacz cyfrowy luminofor i  temperatura barwowaalt

rysowanie funkcji BODE alt

256 poziomów intensywności przebiegualt

2 kanałowy generator przebiegów arbitralnychalt

400 000 szybkość odświeżania przebiegualt

analiza FFT z widoczną skaląalt

segmentacja akwizycji i przebieg historiialt

64M długość rekordu pamięcialt

7 calowy dotykowy ekranalt

5 cyfrowy woltomierz, 6 cyfrowy częstościomierzalt

funkcja analizy FFTalt



DPO6104C Hantek oscyloskop cyfrowy z generatorem funkcyjnym DDSzestaw zawiera:
  • oscyloskop cyfrowy DPO6104C
  • certyfikat kalibracji fabrycznej oscyloskopu
  • sonda oscyloskopowa z dzielnikiem x1/x10 - 4szt.
  • przewód połączeniowy USB
  • przewód zasilający
  • przewód BNC-krokodyl

DPO6104C Hantek oscyloskop cyfrowy z generatorem funkcyjnym DDSDPO6104C Hantek oscyloskop cyfrowy z generatorem funkcyjnym DDSDPO6104C Hantek oscyloskop cyfrowy z generatorem funkcyjnym DDS
DPO6104C Hantek oscyloskop cyfrowy z generatorem funkcyjnym DDSDPO6104C Hantek oscyloskop cyfrowy z generatorem funkcyjnym DDSDPO6104C Hantek oscyloskop cyfrowy z generatorem funkcyjnym DDS
DPO6104C Hantek oscyloskop cyfrowy z generatorem funkcyjnym DDS

gwarancja:
  • towar jest nowy i objęty 24 miesięczną gwarancją
  • uwaga: elementy grzewcze (grzałki),groty, bezpieczniki nie podlegają gwarancji ani rękojmi i ich wymiana jest odpłatna.
  • gwarancji nie podlegają elementy naturalnie zużywające się, takie jak elementy grzejne, elementy ruchome, żarówki, filtry itp.


zdjęcia produktu:
DPO6104C Hantek oscyloskop cyfrowy z generatorem funkcyjnym DDSDPO6104C Hantek oscyloskop cyfrowy z generatorem funkcyjnym DDSDPO6104C Hantek oscyloskop cyfrowy z generatorem funkcyjnym DDSDPO6104C Hantek oscyloskop cyfrowy z generatorem funkcyjnym DDSDPO6104C Hantek oscyloskop cyfrowy z generatorem funkcyjnym DDSDPO6104C Hantek oscyloskop cyfrowy z generatorem funkcyjnym DDS
