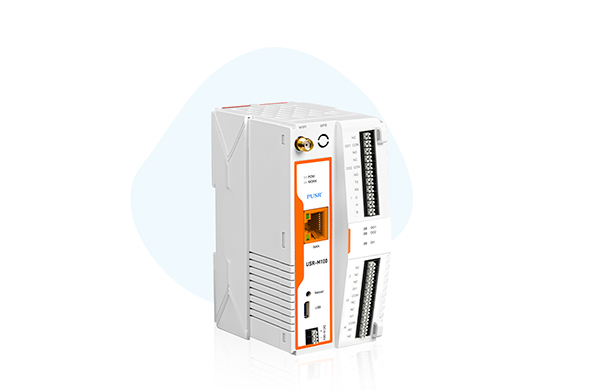

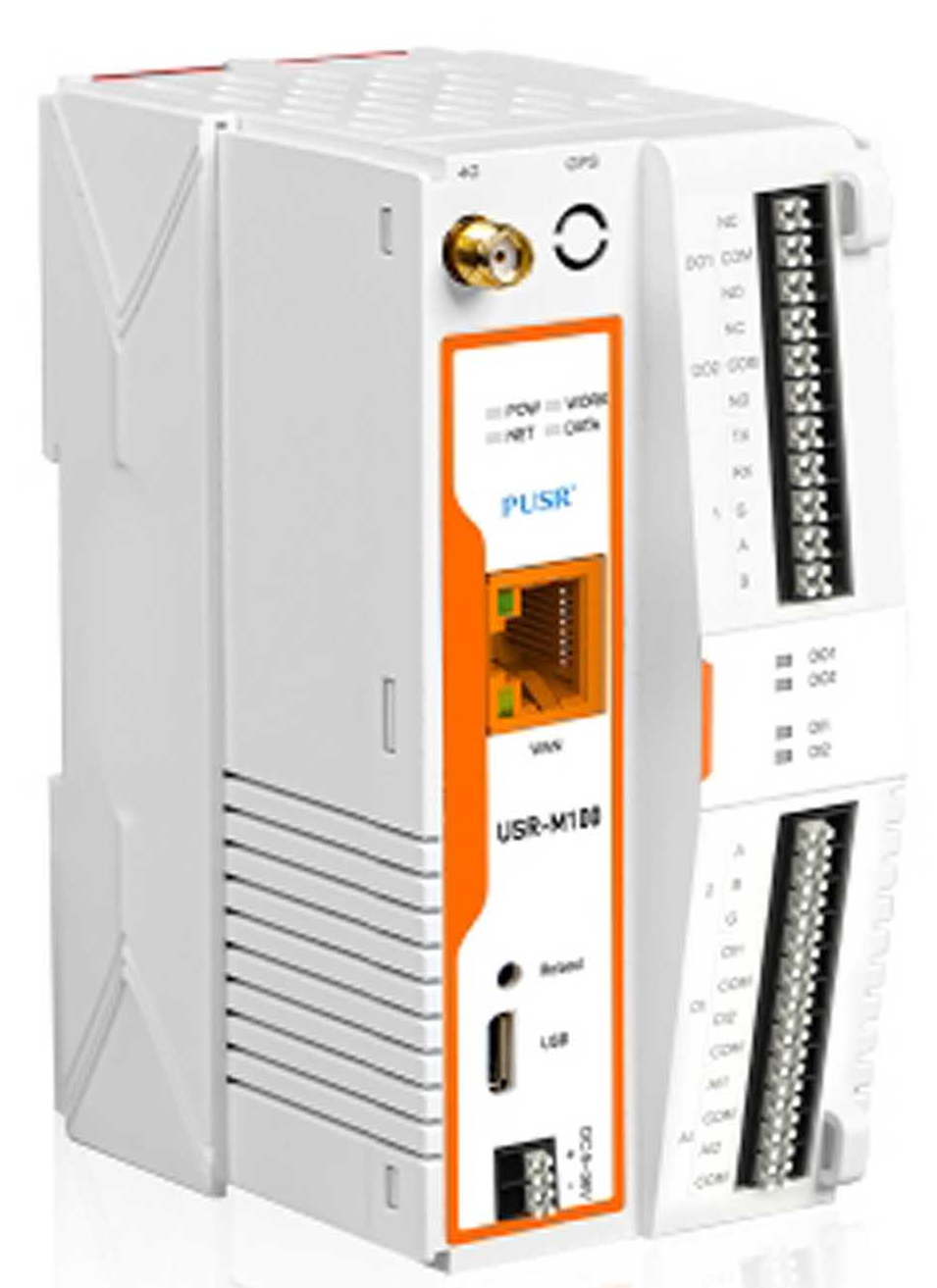

Bramka IoT integrująca moduł ESP32 do Arduino USR-M100-ARD

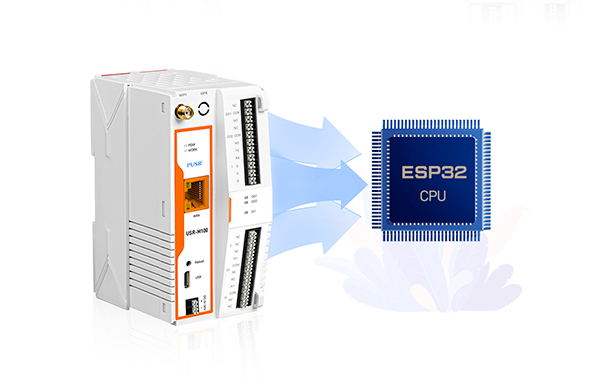

USR-M100-ARD to bramka IoT, która integruje moduł ESP32 zaprojektowany dla Arduino. Posiada energooszczędny 32-bitowy procesor Xtensa® LX6 MCU , działający z częstotliwością 240 MHz, wraz z 4 MB pamięci PSRAM i do 8 MB pamięci flash SPI na pokładzie.

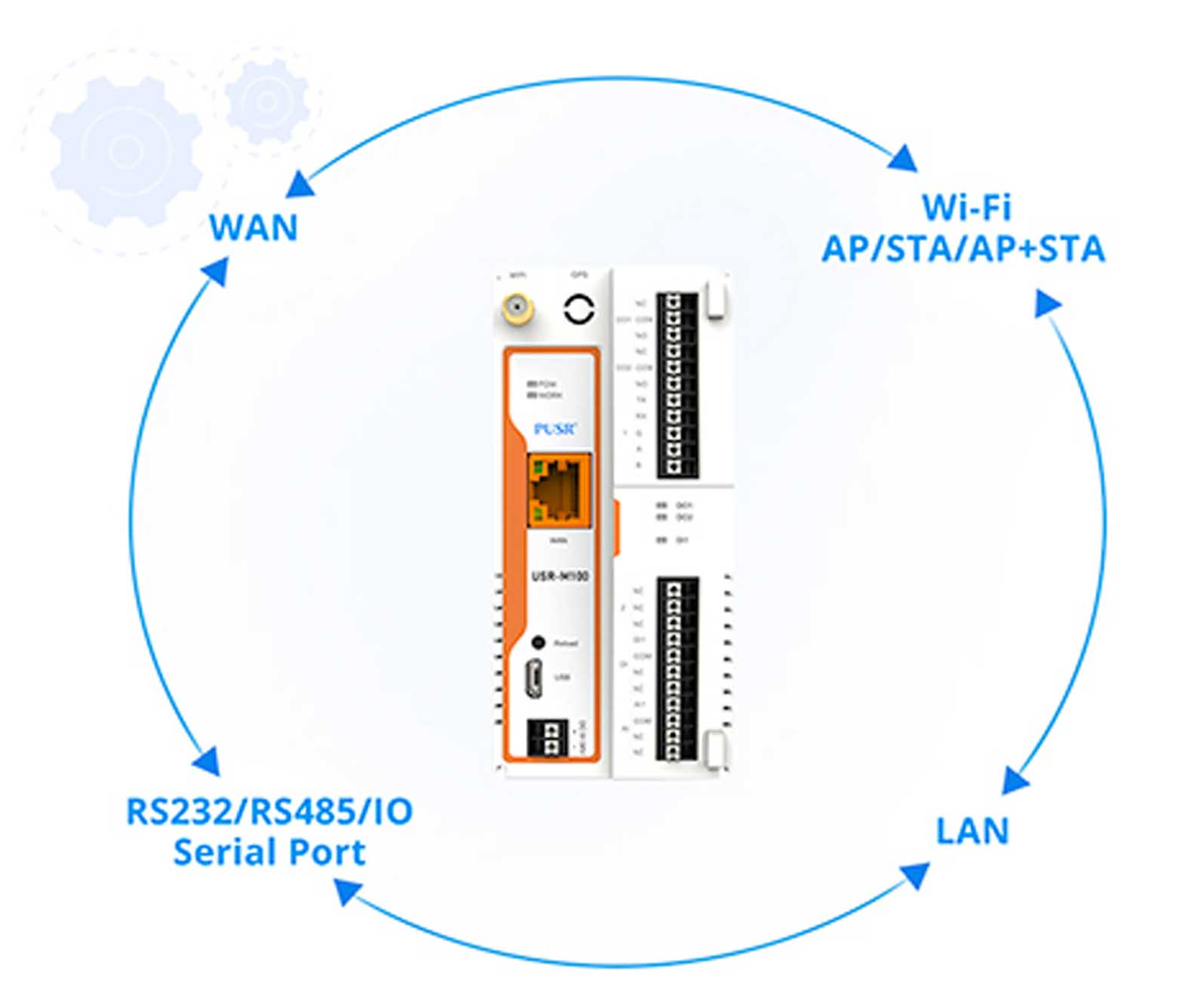

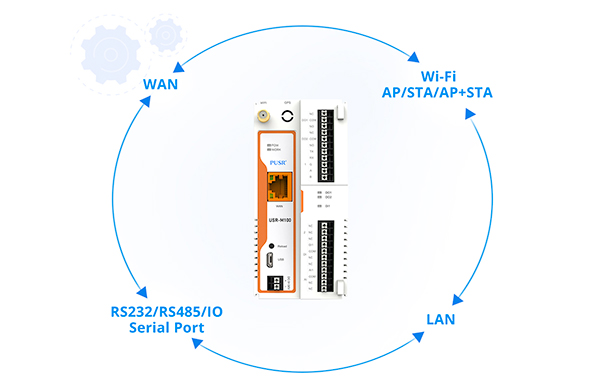

Tryby pracy
USR-M100-ARD zapewnia bogactwo metod sieciowych: Access Point, station, AP+STA , AP+LAN, AP+WAN. Za pomocą różnych metod sieciowych można realizować komunikację danych między urządzeniem portu szeregowego / urządzeniem LAN a zdalnym serwerem / serwerem LAN, co może spełnić złożone wymagania klientów dotyczące aplikacji sieciowych.

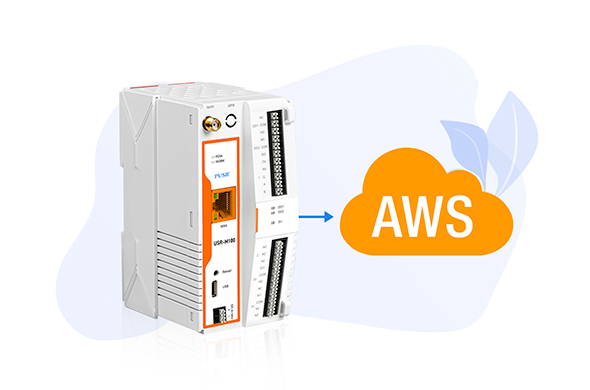

Dostęp do platformy w chmurze
USR-M100-ADR obsługuje platformę AWS, PUSR zapewnia wersję demonstracyjną, a użytkownicy muszą jedynie zmodyfikować parametry odpowiadające ich kontom na podstawie wersji demonstracyjnej, aby uzyskać funkcję monitorowania danych za pośrednictwem AWS. Demo zostało opracowane w języku C.

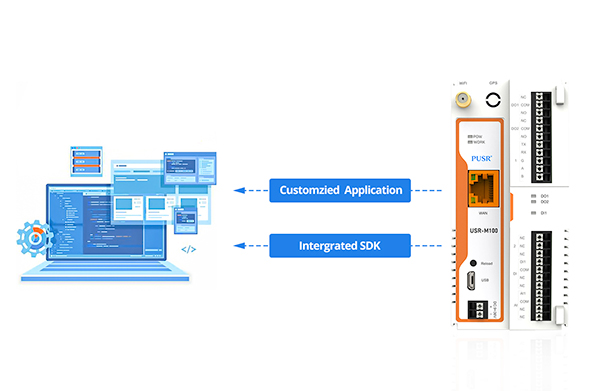

Łatwość programowania
Produkt obsługuje Ardunio IDE i ESP-IDF do programowania programistycznego, wygodny dla użytkowników do wyboru własnych znanych narzędzi programistycznych, szybkiego wejścia w stan rozwoju, przyspieszenia postępu rozwoju.
Zastosowanie
Ze względu na bogaty interfejs sprzętowy i metody sieciowe, urządzenie to może być stosowane w różnych scenariuszach, zwłaszcza w scenariuszach, w których użytkownicy muszą jednocześnie zbierać lub kontrolować urządzenia szeregowe i urządzenia IO, takie jak: oczyszczanie ścieków, nawadnianie rolnicze, energia słoneczna, inteligentne rolnictwo itp.
- Wysoka wydajność przetwarzania dzięki 32-bitowemu rdzeniowi Arm Cortex-M7 o częstotliwości do 400 MHz
- Zapewnia zdalny dostęp szeregowy przez Internet dla urządzeń szeregowych przemysłowych
- Port Ethernet 10/100 Mbps i obsługa Auto MDI / MDIX
- Wbudowana ochrona portu szeregowego ESD o wartości 15KV
- Obsługa szerokiej temperatury pracy przemysłowej od -40 ℃ do 85 ℃
- Szybkość transmisji: 0,6 ~ 230,4 Kbps, oraz dowolne ustawienie szybkości transmisji, obsługa bitu parzystości None, Odd, Even, Mark, Space
- Elastyczne pakowanie danych portu szeregowego, które może zaspokoić różnorodne wymagania użytkowników dotyczące segmentacji pakietów danych
- Wielofunkcyjne tryby pracy: TCP Server, TCP Client, UDP, klient HTTP, serwer Websocket
- Obsługa wirtualnego portu COM USR-VCOM (system Windows)
- Obsługa konwersji Ethernet na szeregowy Modbus (Modbus/TCP, Modbus/RTU) dla integracji urządzeń szeregowych Modbus
- Zapewnia bogaty dostęp do konfiguracji, w tym narzędzie konfiguracyjne Windows i przeglądarkę internetową
- Aktualizacja firmware'u za pomocą przeglądarki internetowej i narzędzia konfiguracyjnego Windows
- Wysokie bezpieczeństwo dzięki weryfikacji certyfikatu i szyfrowaniu SSL/TLS dla transmisji danych szeregowych, HTTPS, TCPS, MQTTS
- Obsługa modbus RTU master, edge computing, modbus gateway, MQTT gateway
- Obsługa SNMP V1/V2c
- Obsługa wejść/wyjść wbudowanych: wejście analogowe (2 AI), wejście cyfrowe (2 DI), wyjście cyfrowe (SSR relay, 2 DO), rozbudowa możliwa z modułami wejść/wyjść
- Obsługa 2 portów szeregowych RS485, pierwszy z nich może być również RS232
- Obsługa chmury: MQTT za pośrednictwem AWS IOT, Microsoft Azure, Thingsboard, Alibaba Cloud, EMQX, Tuya, Cumulocity IoT i wiele innych.
Parametry USR-M100-ARD
|
Chipset
|
ESP32-WROVER-E
|
Procesor
|
Dwurdzeniowy Xtensa® 32-bit LX6 MCU, 1,2GHz
|
RAM
|
8M
|
Flash
|
4M
|
Zasilanie
|
9~36V
|

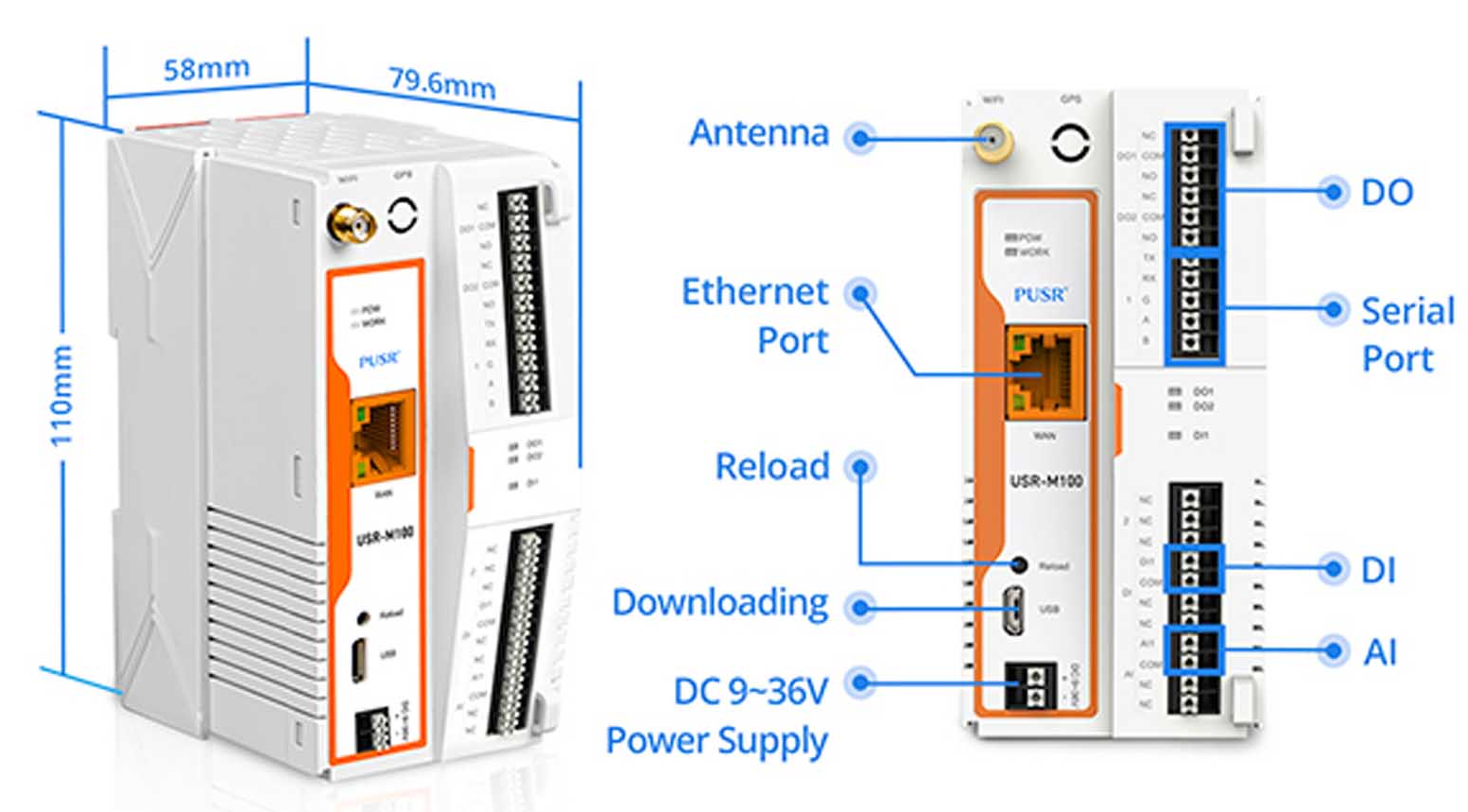

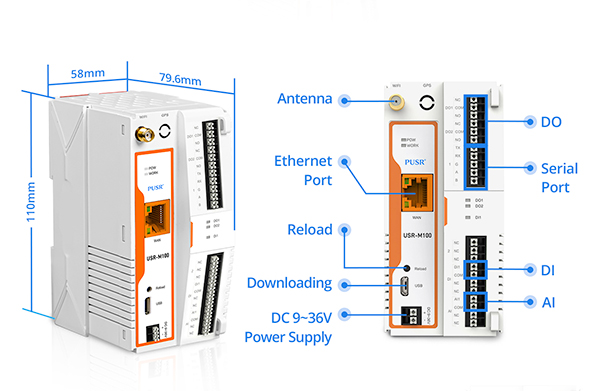

Interfejsy sprzętowe
|
RS232/485
|
1*RS232/485,
Domyślne parametry: 115200, N, 8, 1
|
DI
|
1*wejście cyfrowe
|
DO
|
2*wyjście cyfrowe
|
AI
|
1*wejście analogowe(4~20mA)
|
Wi-Fi
|
Standard
|
IEEE802.11b/g/n
|
Prędkość
|
Do 150Mbps
|
Częstotliwość
|
2412 ~ 2484 MHz
|
Inne
|
BLE
|
Kompatybilny z BLE 4.2
|
