Alarm niskiego napięcia dla akumulatorów

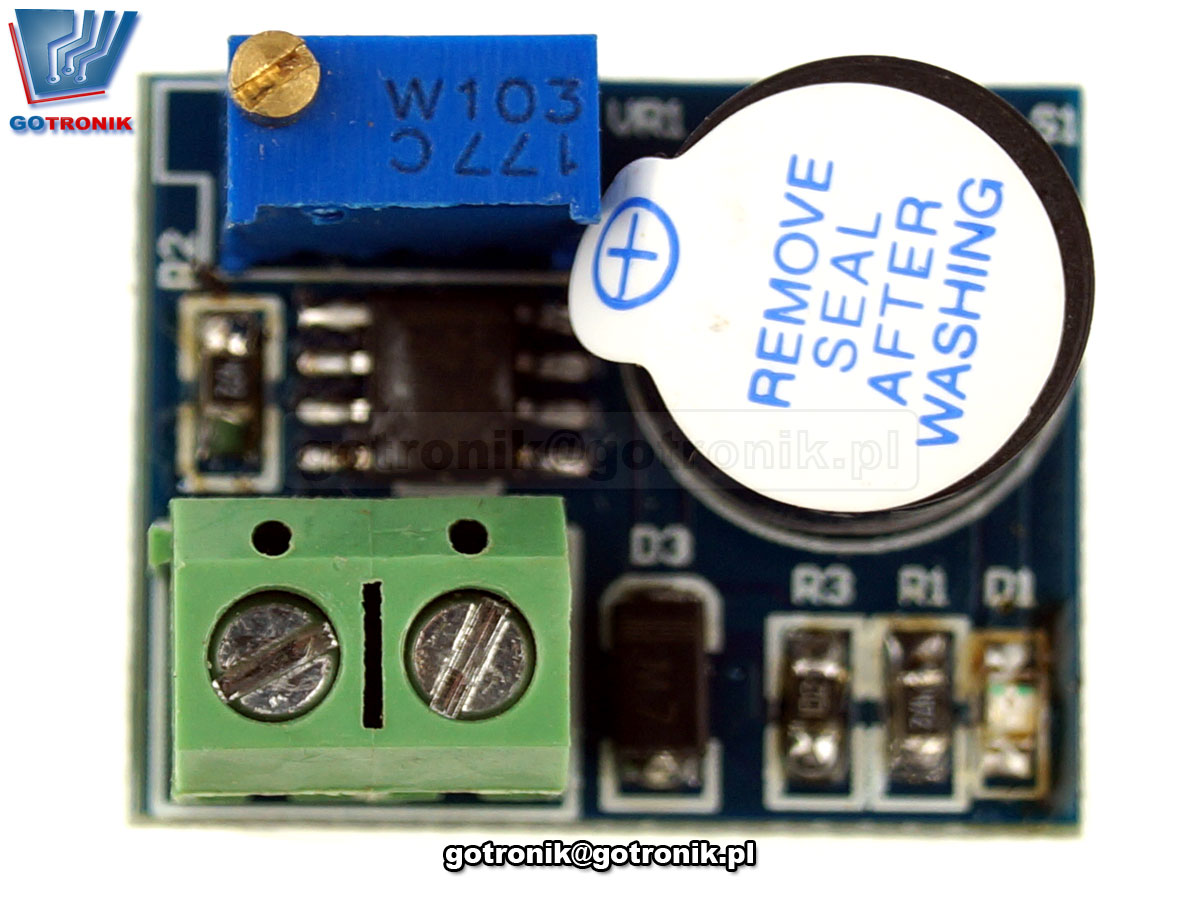

LCT-197 alram niskiego napięcia akumulatora rozładowania 12V
Prosty moduł elektroniczny informujący użytkownika o zbyt niskim napięciu akumulatora. Alarm niskiego napięcia przeznaczony jest dla akumulatorów o napięciu 9V i 12V. Gdy napięcie spadnie poniżej ustawionej wartości sygnalizowane jest to dźwiękowo buzzerem i zaświeceniem się czerwonej diody LED. Po wzroście napięcia alarm przestaje działać (napięcie wzrośnie powyżej ustawionej wartości granicznej). Regulacji napięcia granicznego (czułości) dokonuje się przy pomocy potencjometry. Konstrukcja oparta o wzmacniacz operacyjny LM358. Moduł można wykorzystać do celów dydaktycznych (nauki i badania wzmacniaczy operacyjnych).

dane techniczne:
  • moduł elektronicznego monitorowania napięcia akumulatora
  • przeznaczony do akumulatorów o napięciu 9V lub 12V
  • potencjometr do regulacji dolnej wartości napięcia granicznego
  • sygnalizacja niskiego napięcia: dźwiękowa + dioda LED
  • konstrukcja oparta na wzmacniaczu operacyjnym LM358
  • płytka drukowana PCB dwustronna z metalizacją otworów
  • wymiary płytki drukowanej: 25 x 25mm
  • zaciski wejściowe: złącz ARK do przykręcenia przewodów

Do modułu przykręcamy przewody zachowując odpowiednią polaryzację połączenia: VIN: wejście (+) napięcia, GND: wejście (-) masa. Regulacji wartości napięcia alarmowego dokonujemy przy pomocy potencjometru. Parametr który jest regulowany to rezystancja pomiędzy wyprowadzeniami numer 1 i 2. W poniższej tabelce podano przybliżone wartości rezystancji potencjometru pin 1-2. Wykorzystując regulowany zasilacz laboratoryjny możemy metodą "prób i błędów" ustawić inne wartości napięć alarmowych.

dla baterii akumulatora 9V rezystancja potencjometru pin 1-2
8,5V 6,57kΩ
8,0V 7kΩ
7,5V 7,48kΩ

dla baterii akumulatora 12V rezystancja potencjometru pin 1-2
11V 5,07kΩ
10,5V 5,29kΩ
10V 5,54kΩ

LCT-197 alram niskiego napięcia akumulatora rozładowania 12V
LCT-197 alram niskiego napięcia akumulatora rozładowania 12V LCT-197 alram niskiego napięcia akumulatora rozładowania 12VLCT-197 alram niskiego napięcia akumulatora rozładowania 12V
