Aktywny filtr NE5532 do subwoofera
Czas wysyłki: 24 godziny
Koszt wysyłki: od 11,99 zł
Numer katalogowy: BTE-285
Stan magazynowy:
Stan produktu: Nowy
- Opis produktu
- Recenzje produktu (0)
Aktywny filtr NE5532 do subwoofera
Aktywny filtr dolnoprzepustowy do subwoofera zbudowany w oparciu o dwa nisko-szumowe wzmacniacze operacyjne NE5532 produkcji TI. Sygnał wejściowy z stereo z kanału L i R jest sumowany na wyjściu (można także podać sygnał mono na jeden z wybranych kanałów). Mamy możliwość regulacji wzmocnienia, oraz co najważniejsze górnej częstotliwości pasma przenoszenia. Zakres częstotliwości (pasmo przenoszenia) mieści się w granicy od 22Hz do 210Hz.
Filtr jest niezbędny w przypadku budowy aktywnej kolumny głośnikowej niskotonowej subwoofer. Filtr wzmacnia tony niskie czyli basy. Włącza się go pomiędzy wyjście audio (źródło dźwięku), a wzmacniacz mocy który steruje głośnikiem niskotonowym. Filtr celowo ogranicza wysokie tony, a wzmacnia niskie częstotliwości w celu podbicia. Odtwarzanie wysokich tonów na niskotonowym basowym głośniku jest efektem niepożądanym.
Układ wymaga zasilania napięciem symetrycznym (podwójnym) AC lub DC. Moduł filtra aktywnego posiada wbudowany praktycznie cały tor liniowego stabilizatora zasilający wzmacniacze operacyjne: mostek Greatza, filtr pojemnościowy z kondensatorami elektrolitycznymi 2200uF, oraz same liniowe stabilizatory napięcia.
Filtr jest niezbędny w przypadku budowy aktywnej kolumny głośnikowej niskotonowej subwoofer. Filtr wzmacnia tony niskie czyli basy. Włącza się go pomiędzy wyjście audio (źródło dźwięku), a wzmacniacz mocy który steruje głośnikiem niskotonowym. Filtr celowo ogranicza wysokie tony, a wzmacnia niskie częstotliwości w celu podbicia. Odtwarzanie wysokich tonów na niskotonowym basowym głośniku jest efektem niepożądanym.
Układ wymaga zasilania napięciem symetrycznym (podwójnym) AC lub DC. Moduł filtra aktywnego posiada wbudowany praktycznie cały tor liniowego stabilizatora zasilający wzmacniacze operacyjne: mostek Greatza, filtr pojemnościowy z kondensatorami elektrolitycznymi 2200uF, oraz same liniowe stabilizatory napięcia.
dane techniczne - parametry:
- aktywny filtr dolnoprzepustowy
- zbudowany w oparciu o niskoszumowy wzmacniacz operacyjny NE5532 Texas Instrument
- 2 x NE5532 w obudowie DIP8 i podstawce
- sumowanie sygnałów wejściowych audio Lin i Rin
- potencjometr do regulacji wzmocnienia
- potencjometr do regulacji częstotliwości
- zakres regulacji częstotliwości odcięcia: 22Hz do 210Hz
- zaciski wejściowe typu terminal block ARK do przykręcenia przewodów
- zaciski wyjściowe typu terminal block ARK do przykręcenia przewodów
- wbudowany mostek prostowniczy Greatza w obwodzie zasilania
- stabilizatory napięcia liniowe 7812 i 7912
- wymagane napięcie zasilania AC podwójne 18Vac
z np. transformatora z 2 odczepów - możliwość zasilania także napięciem stałym DC
- zaciski napięcia zasilania typu terminal block ARK do przykręcenia przewodów
- duże 2 kondensatory elektrolityczne 2200uF/25V w obwodzie zasilania
- profesjonalna płytka drukowana PCB dwustronna z metalizacją otworów
- laminat FR-4 1,6mm

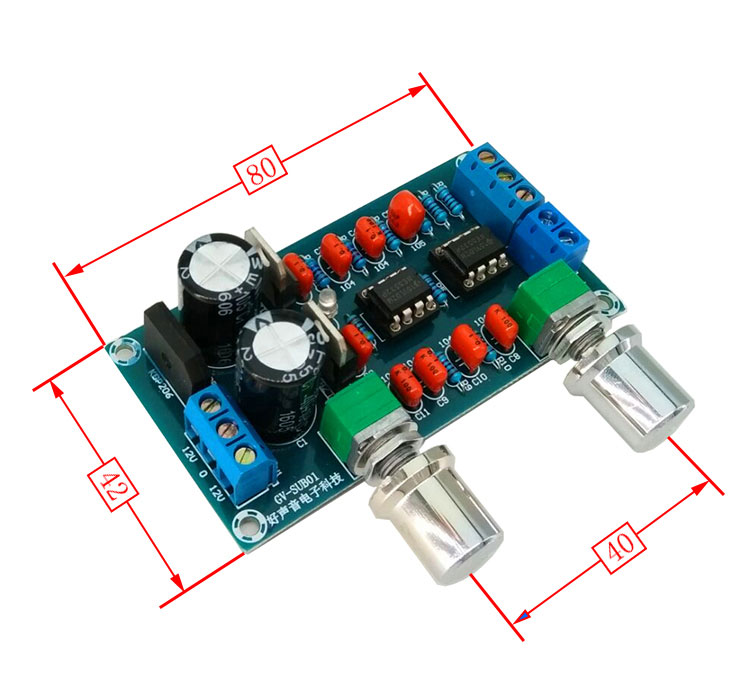

- wymiary płytki drukowanej: 71x45mm
Przykładowe pomiary, podłączenie:
http://gotronik.com/2017/07/25/aktywny-filtr-dolnoprzepustowy-regulacja-wzmocnienia/
zastosowania aktywnego filtra audio: budowa aktywnej kolumny basowej, niskotonowej, aktywnego subwoofera, filtr do głośnika basowego niskotonowego

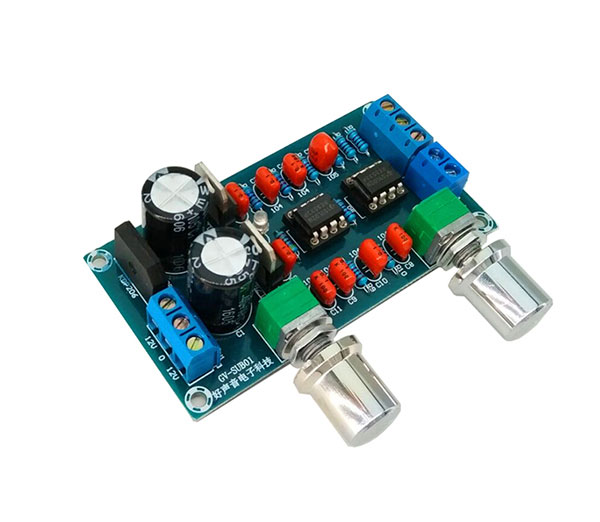

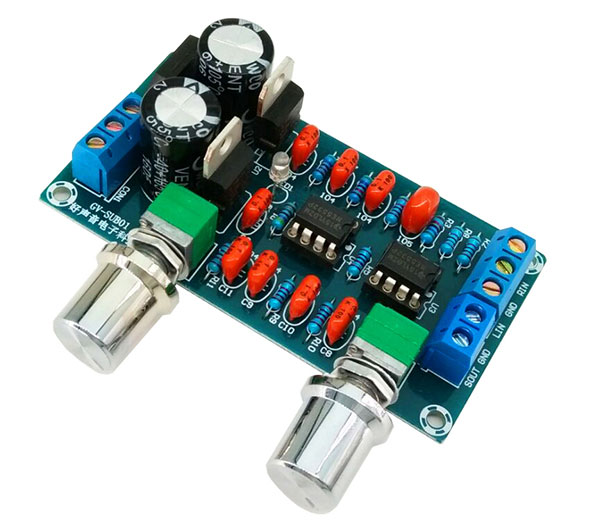

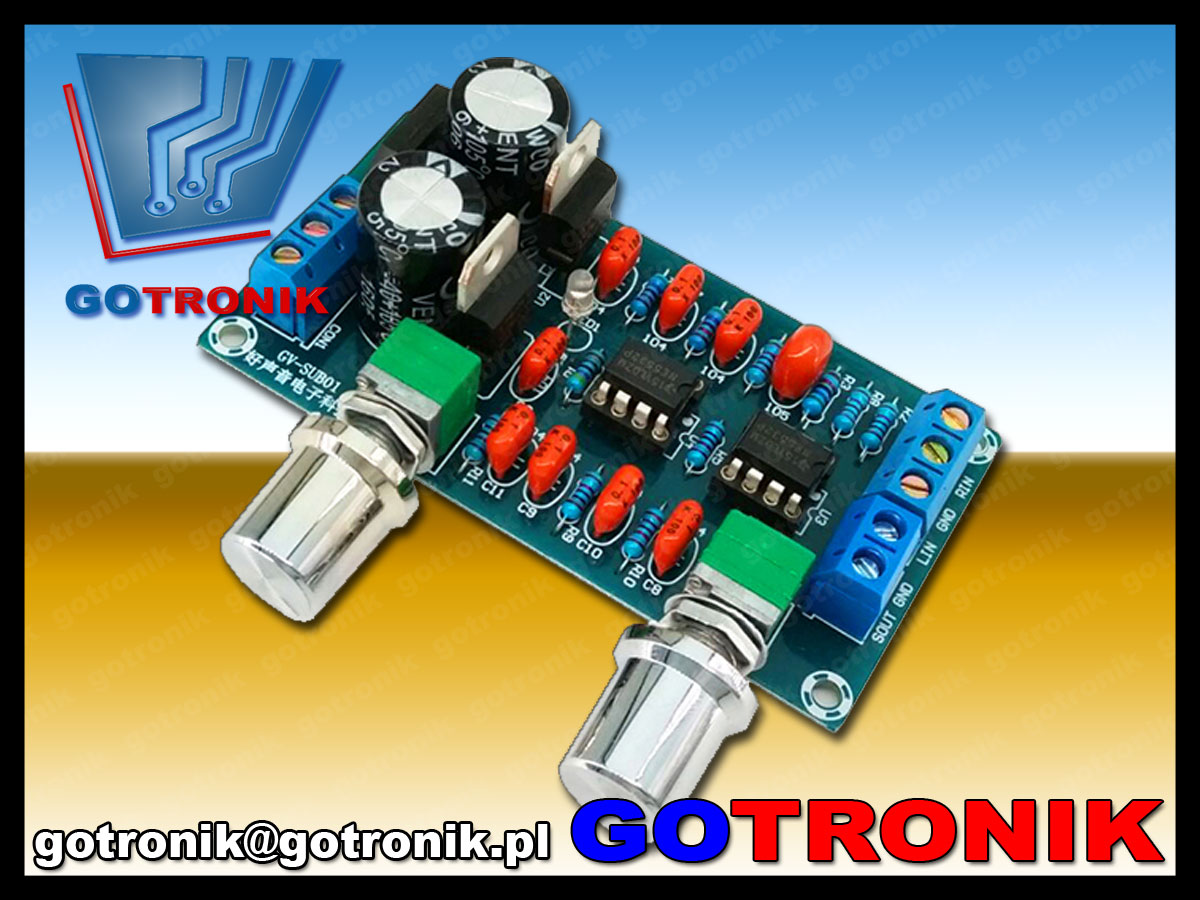

zdjęcia:
