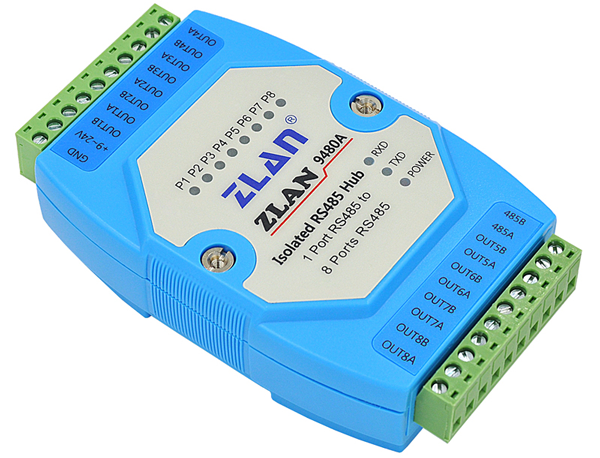

ZLAN9480A to przemysłowy izolowany 8-portowy hub RS485, który może rozszerzyć 8 portów podrzędnych RS485 za pomocą jednego portu nadrzędnego RS485. Może skutecznie realizować retransmisję, rozszerzenie i izolację sieci RS485. Jeśli port nadrzędny jest RS232 i potrzebne są tylko 4 porty RS485, należy wybrać model ZLAN9440.
Główny port ZLAN9480A zapewnia izolowany RS485, a port podrzędny rozszerza 8-kierunkowy izolowany interfejs RS485.
Ogólnie rzecz biorąc, okablowanie RS485 wymaga połączenia szeregowego, a należy unikać połączenia gwiaździstego z centralnym punktem w stacji nadrzędnej. Jednak w niektórych przypadkach, dla wygody, wymagane jest połączenie gwiaździste. W takim przypadku użycie huba RS485 może skutecznie izolować zakłócenia połączenia między wieloma urządzeniami RS485.
Aktywne izolacyjne produkty hub RS485 ZLAN9480A są specjalnie zaprojektowane dla trudnych warunków przemysłowych i są szczególnie odpowiednie dla sytuacji wymagających wysokiej niezawodności i bezpieczeństwa. Funkcja izolacji optycznej może skutecznie izolować urządzenia nadrzędne i podrzędne RS485 od siebie, unikając uszkodzeń urządzeń RS485 spowodowanych różnicą potencjałów ziemi między urządzeniami nadrzędnymi i podrzędnymi, a także wyładowań elektrostatycznych, uderzeń pioruna i przepięć. Jednocześnie skutecznie zapobiega uszkodzeniom urządzeń RS485 spowodowanym prądem pętli masy powstałym między urządzeniami z powodu różnicy potencjałów ziemi między urządzeniami nadrzędnymi i podrzędnymi.
ZLAN9480A ma 3 główne tryby zastosowania:
1. Izolacja: skutecznie izoluje końce nadrzędne i podrzędne sieci RS485; jednocześnie izoluje 8 stacji podrzędnych.Standardy interfejsu | Zgodny ze standardami EIA/TIA RS-232 i RS-485 |
Interfejs fizyczny | RS485: blok zaciskowy |
Prędkość komunikacji | 300 ~ 460800bps (adaptacyjna) |
Punkty wsparcia | Każdy port RS485 obsługuje do 32 węzłów |
Odległość komunikacji | 1200 metrów (przy 9600bps); im wyższa prędkość komunikacji, tym krótsza odległość |
Sposób pracy | Półdupleksowa transparentna transmisja |
Napięcie zasilania | DC 9~30V |
Temperatura pracy | -45℃~+85℃ |
Wilgotność otoczenia | <95%RH |
Środek transmisji | Zwykły przewód równoległy lub skrętka |
![]() |
ZLAN9480A User Manual |
