6 cyfrowy zegarek z obudową - zestaw do samodzielnego montażu KIT DIY
Czas wysyłki: 24 godziny
Koszt wysyłki: od 11,99 zł
Numer katalogowy: RBS-231
Stan magazynowy:
Stan produktu: Nowy
- Opis produktu
- Recenzje produktu (0)
Zestaw do samodzielnego montażu 6-cyfrowego zegara cyfrowego z obudową to doskonała propozycja dla studentów i entuzjastów elektroniki, pragnących doskonalić swoje umiejętności lutowania. Urządzenie wyświetla czas w formacie 24-godzinnym, umożliwiając precyzyjne ustawienie godzin, minut i sekund. Dzięki zastosowaniu układów scalonych takich jak CD4518, CD4511, CD4081, CD4013 oraz CD4060, zegar nie wymaga programowania, co czyni go idealnym projektem edukacyjnym.
Zegar składa się z generatora sygnału sekundowego, licznika, dekodera wyświetlacza oraz układu czasowego. Generator sygnału sekundowego oparty na układach CD4060 i CD4013 generuje sygnał o częstotliwości 1 Hz, zapewniając dokładne odmierzanie czasu. Liczniki CD4518 zliczają sekundy, minuty i godziny, a dekodery CD4511 przekształcają kod BCD na sygnały sterujące wyświetlaczami LED, prezentując aktualny czas w czytelnej formie.
 |
 |
 |

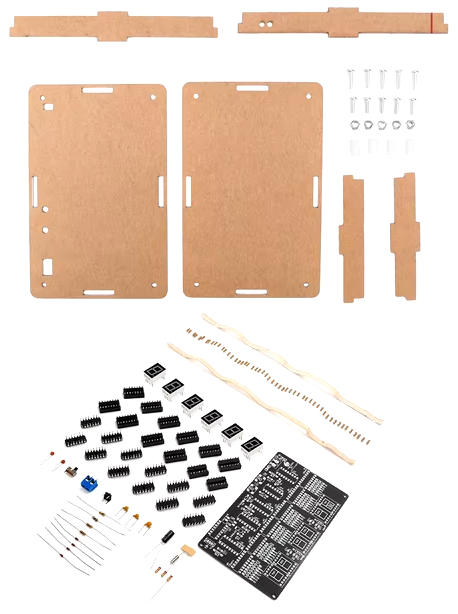

Zestaw zawiera wszystkie niezbędne komponenty do montażu, w tym płytkę PCB, sześć 7-segmentowych wyświetlaczy LED, rezystory, diody, kondensatory, oscylator kwarcowy oraz podstawki pod układy scalone. Dodatkowo, w zestawie znajduje się estetyczna obudowa, która chroni układ i nadaje mu profesjonalny wygląd. Zasilanie zegara odbywa się poprzez port USB, eliminując potrzebę stosowania zewnętrznego źródła zasilania. Po złożeniu, urządzenie prezentuje się estetycznie i może pełnić funkcję zarówno edukacyjną, jak i praktyczną.
Dane techniczne:
- zestaw DIY zegara cyfrowego
- napięcie zasilania: 4,5V – 5,5V DC
- wyświetlacz: 6 cyfrowy LED 0,56"
- pobór prądu w stanie czuwania: ≤8 mA
- pobór prądu podczas pracy: ≤10 mA
- czas odliczania: 60 sekund
- zasilanie: USB
- sygnał zakończenia odliczania: trzykrotny sygnał dźwiękowy
- format 24 godzinny
- funkcje: ręczna regulacja godzin, minut i sekund, brak funkcji alarmu
- wymiary płytki PCB: 84 mm x 84 mm
- wersja z obudową
- poziom trudności lutowania: średni
Zestaw zawiera:
- 1x płytka PCB
- 6x wyświetlacz LED 0,56 cala (wspólna katoda)
- 2x rezystor 470 Ω
- 50x rezystor 1 kΩ
- 3x rezystor 2,2 kΩ
- 1x rezystor 100 kΩ
- 1x rezystor 10 MΩ
- 4x dioda 1N4148
- 3x kondensator monolityczny 103
- 1x rezonator kwarcowy 32,768 kHz
- 2x kondensator ceramiczny 30 pF
- 1x kondensator elektrolityczny 100 µF 25V
- 1x złącze KF301-2P
- 2x przycisk 6x6x5 mm
- 1x przełącznik 12D07
- 5x dioda LED 3 mm (czerwona)
- 10x podstawka pod układ scalony 16-pin
- 2x podstawka pod układ scalony 14-pin
- 6x układ scalony CD4511
- 3x układ scalony CD4518
- 1x układ scalony CD4081
- 1x układ scalony CD4060
- 1x układ scalony CD4013
- obudowa
- zestaw śrubek
